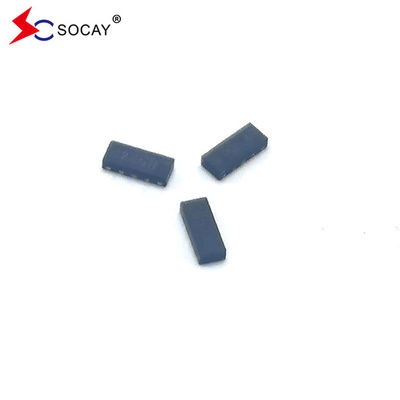

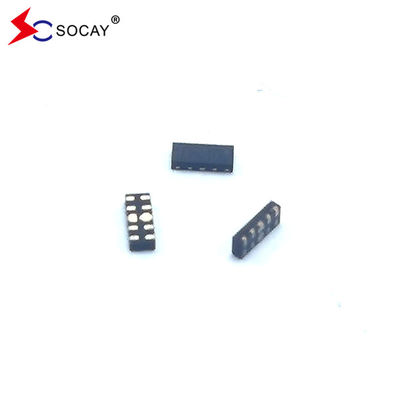

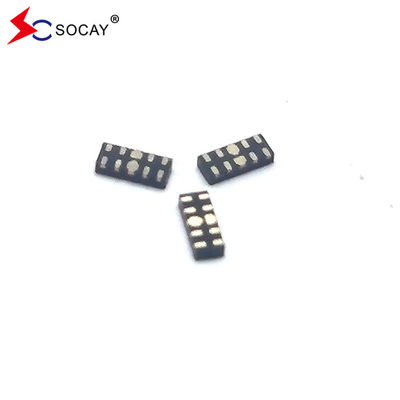

DFN2510-10L ESD Arrays SE05NRD34GU Điện áp làm việc 5.0V Để bảo vệ ESD
Các mảng ESD DATASHEET:SE05NRD34GU_v2307.1.pdf
Tính năng mảng ESD:
Thời gian phản ứng là < 1 ns
ESD Arrays Ứng dụng:
ESD Arrays Đặc điểm cơ học:
Biểu đồ chức năng của mảng ESD:
Các bảng xếp hạng tối đa tuyệt đối của ESD (T)A=25°C trừ khi có quy định khác):
| Biểu tượng | Parameter | Giá trị | Đơn vị |
| TLST | Nhiệt độ hàn chì | 260 (10 giây) | °C |
| TSTG | Phạm vi nhiệt độ lưu trữ | -55 đến +150 | °C |
| TOPT | Phạm vi nhiệt độ hoạt động | -55 đến +125 | °C |
| VESD | ESD theo IEC 61000-4-2 ((Air) | ±20 | KV |
| ESD theo IEC 61000-4-2 (Liên hệ) | ±15 | ||
Đặc điểm đường cong IV-V:
| Biểu tượng | Parameter |
| IPP | Điện xung đỉnh ngược tối đa |
| VC | Điện áp kẹp @ IPP |
| VRWM | Điện áp ngược đỉnh làm việc |
| IR | Dòng điện rò rỉ ngược tối đa @ VRWM |
| VBR | Điện áp ngắt @ IT |
| IT | Điện thử |
| Nếu | Dòng điện phía trước |
| VF | Điện áp phía trước @ IF |
Đặc điểm điện (TA = 25°C trừ khi có quy định khác):
| Biểu tượng | Điều kiện thử nghiệm | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VRWM | Bất kỳ pin I/O nào cho GND | -- | -- | 5.0 | V |
| IR | VRWM=5V, T=25°C | -- | -- | 1.0 | μA |
| VBR | IT = 1mA | 6.0 | -- | -- | V |
| VC | IPP=1A, tp=8/20μs | -- | 10 | -- | V |
| VC | IPP=4A, tp=8/20μs | -- | 13 | -- | V |
| CJ | VR=0V, f=1MHz | -- | 0.60 | -- | pF |
| CJ | VR=0V, f=1MHz | -- | 0.40 | -- | pF |
ESD Arrays Thông tin ứng dụng:
Layout Top View cho giao diện HDMI vớiSE05NRD34GU
DFN2510-10L Phụ lục và kích thước gói:
| Biểu tượng | Kích thước bằng milimet | ||
| Chưa lâu. | Nom. | Max. | |
| A | 0.45 | 0.50 | 0.55 |
| A1 | -- | 0.02 | 0.05 |
| b | 0.15 | 0.20 | 0.25 |
| b1 | 0.35 | 0.40 | 0.45 |
| b2 | 0.20 | 0.25 | 0.30 |
| c | 0.10 | 0.15 | 0.20 |
| D | 2.45 | 2.50 | 2.55 |
| e | 0.50 BSC | ||
| Đ | 2.00 BSC | ||
| E | 0.95 | 1.00 | 1.05 |
| L | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 REF | ||
| L2 | 0.050 REF | ||
| h | 0.08 | 0.12 | 0.15 |
| R | 0.05 | 0.10 | 0.15 |
