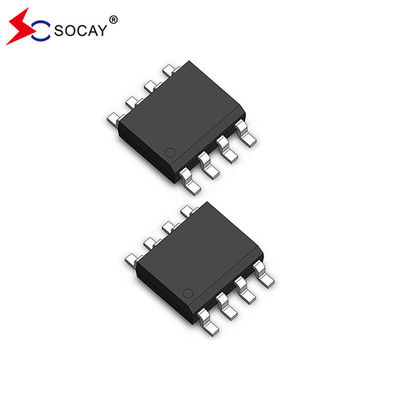

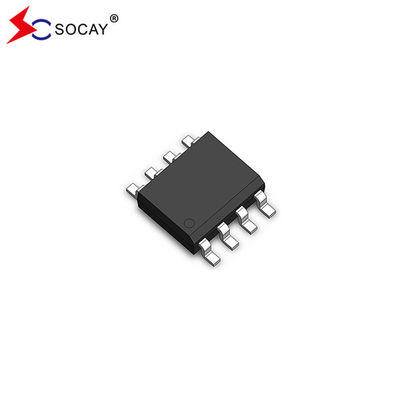

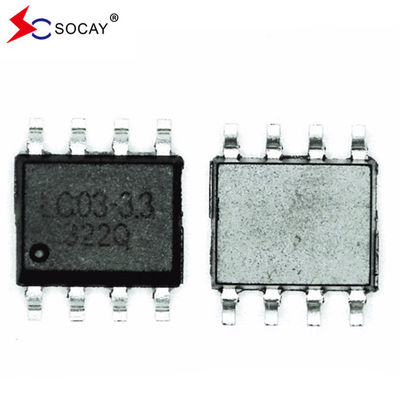

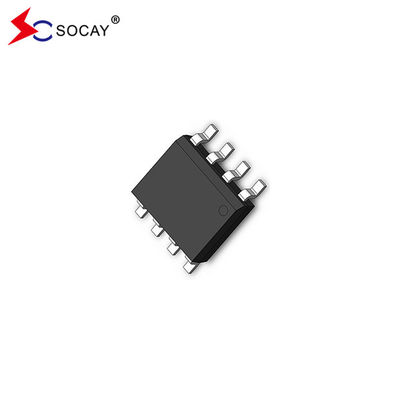

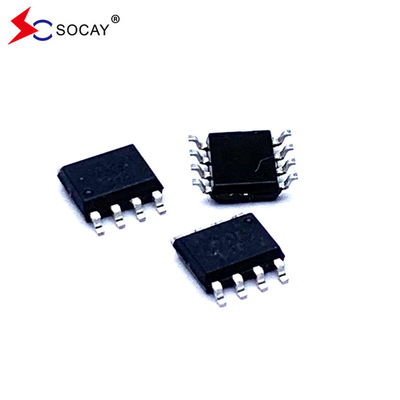

MSOP-8 gói ESD Arrays SE02P8M14HA Capacity cực thấp 1.5pF @ 3.0V (thường) ESD Surge Protection
Các mảng ESD DATASHEET:Địa chỉ:1.pdf
Tính năng mảng ESD:
Điện áp hoạt động và kẹp thấp
ESD Arrays Ứng dụng:
ESD Arrays Đặc điểm cơ học:
Biểu đồ chức năng của mảng ESD:
Các bảng xếp hạng tối đa tuyệt đối của ESD (T)A=25°C trừ khi có quy định khác):
| Biểu tượng | Parameter | Giá trị | Đơn vị |
| VESD |
ESD theo IEC 61000-4-2 ((Air) ESD theo IEC 61000-4-2 (Liên hệ) |
±30 ±30 |
KV |
| TOPT | Nhiệt độ hoạt động | -55 đến +125 | °C |
| TSTG | Nhiệt độ lưu trữ | -55 đến +150 | °C |
| TLST | Nhiệt độ hàn chì | 260 (((10sec.) | °C |
Đặc điểm đường cong IV-V:
| Biểu tượng | Parameter |
| VRWM | Điện áp hoạt động ngược danh nghĩa |
| IR | Dòng chảy thoát ngược @ VRWM |
| Vt1 | Điện áp kích hoạt |
| Nó1 | Điện kích hoạt @ Vt1 |
| Vh | Điện áp giữ |
| Ừ. | Lưu lượng hiện tại @ Vh |
| VC | Điện áp kẹp @ IPP |
| IPP | Điện xung đỉnh tối đa |
| VBR | Điện áp ngắt @ IT |
| CJ | Khả năng ký sinh trùng |
Đặc điểm điện (TA = 25°C trừ khi có quy định khác):
| Biểu tượng | Điều kiện thử nghiệm | Tối thiểu | LoạiHuyền | Tối đaimum | Đơn vị |
| VRWM | -- | -- | -- | 2.8 | V |
| Tôi...R | VRWM=2,8V, T=25°C | -- | 0.1 | 1.0 | μA |
| Vt1 | Tôi...t1=100μA | 3.0 | 3.7 | 4.5 | V |
| Vh | Tôi...h=10mA | 3.0 | -- | 4.0 | V |
| VC |
Tôi...PP=2A, tp=8/20μs (Mỗi dòng) |
-- | -- | 5.0 | V |
| VC |
Tôi...PP=10A, tp=8/20μs (Mỗi dòng) |
-- | -- | 8.0 | V |
| VC |
Tôi...PP=24A, tp=8/20μs (Mỗi dòng) |
-- | -- | 14.0 | V |
| CJ |
VR=3,0V, f=1MHz (Mỗi dòng) |
-- | 1.5 | 2.5 | pF |
Các mảng ESDCác đường cong đặc trưng:
Hình 1. 8/20μs Pulse Waveform Hình 2.Điện áp kẹp VCso với hiện tại IPP
Hình 3.ESD Clamp I/O đến GND
(+ 8kV Contact theo IEC 61000-4-2)4.Năng lượng bình thường so với điện áp
MSOP-8 Phụ lục & Kích thước gói:
| Biểu tượng | Milimet | Inch | ||
| Tối thiểu | Tối đa | Tối thiểu | Tối đa | |
| A | 4.800 | 5.000 | 0.189 | 0.196 |
| B | 3.800 | 4.000 | 0.150 | 0.157 |
| C | 1.350 | 1.750 | 0.054 | 0.068 |
| D | 0.350 | 0.490 | 0.014 | 0.019 |
| F | 0.400 | 1.250 | 0.016 | 0.049 |
| G | 1.27 BSC. | 0.05 BSC. | ||
| J | 0.180 | 0.250 | 0.007 | 0.009 |
| K | 0.100 | 0.250 | 0.004 | 0.008 |
| P | 5.800 | 6.200 | 0.229 | 0.244 |
| R | 0.250 | 0.500 | 0.010 | 0.019 |
