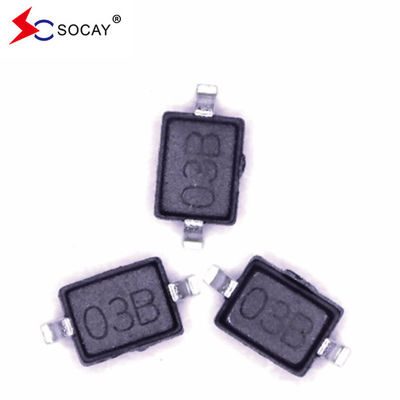

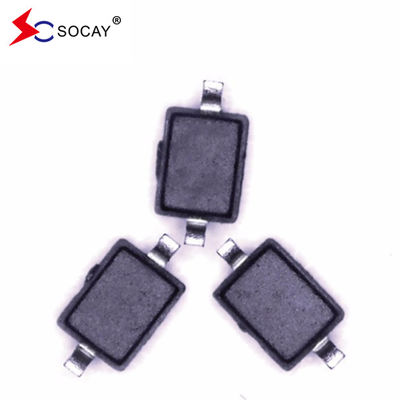

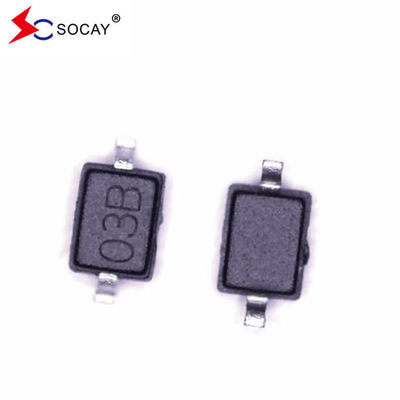

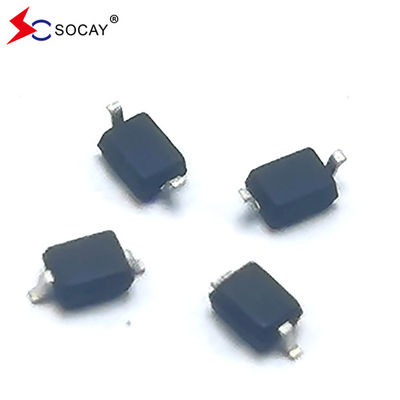

3.3V ESD bảo vệ Diode SE03D3D01GW Transient Voltage Suppressors cho bảo vệ ESD
Đèn bảo vệ ESDDATASHEET:SE03D3D01GW_v2204.1.pdf
Đèn bảo vệ ESDĐặc điểm:
Thời gian phản ứng là <1ns
Đèn bảo vệ ESDỨng dụng:
Giao diện USB
Đèn bảo vệ ESDĐặc điểm cơ học:
Đèn bảo vệ ESD Cấu hình chân:
Đèn bảo vệ ESDĐánh giá tối đa tuyệt đối (T)A=25°C trừ khi có quy định khác):
| Parameter | Biểu tượng | Giá trị | Đơn vị |
ESD theo IEC 61000-4-2 (Không khí) | VESD | ± 25 | KV |
| Phạm vi nhiệt độ hoạt động | TJ | -55 ~ +150 | °C |
| Phạm vi nhiệt độ lưu trữ | TSTG | -55 ~ +150 | °C |
| Nhiệt độ nắng bằng chì | TL | 260 | °C |
Đèn bảo vệ ESDĐặc điểm điện (TA = 25°C trừ khi có quy định khác):
| Số phần | VRWM (V) (tối đa) | VB (V) (Min) | IT (mA) | VC @ 1A (V) (tối đa) | VC (V) | IR (μA) (tối đa) | CJ (pF) (Loại) | |
| (tối đa) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
Máy điệnĐặc điểmsCác đường cong:
Hình 1. dạng sóng xung
Hồng2.Năng lượng xung đỉnh không lặp lại so với thời gian xung
Hồng3. Đường cong giảm năng lượng
Hồng4.Khả năng kết nối so với. Voltage ngược

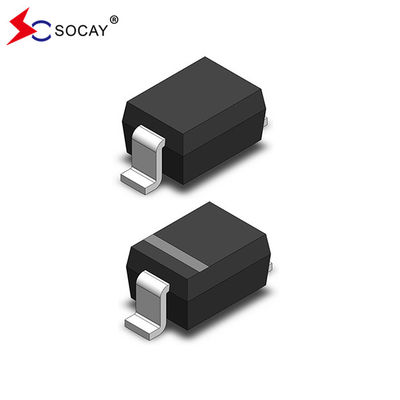

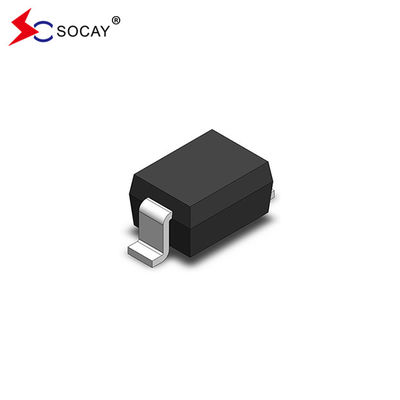

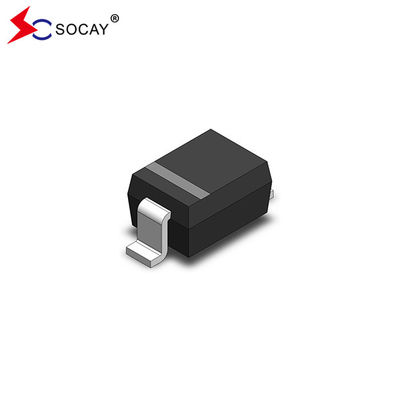

SOD-323 Phụ lục và kích thước gói:
| Biểu tượng | Kích thước bằng milimet | |
| Chưa lâu. | Max. | |
| A | -- | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| b | 0.25 | 0.35 |
| c | 0.08 | 0.15 |
| D | 1.20 | 1.40 |
| E | 1.60 | 1.80 |
| E1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| L | 0.475 REF | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
