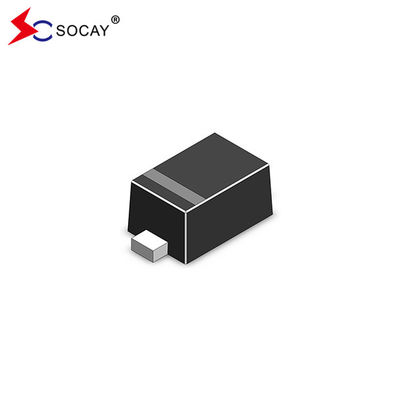

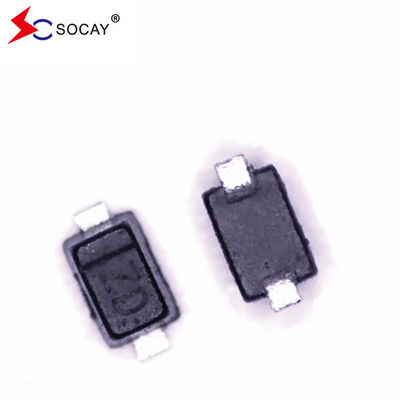

SOCAY Diode bảo vệ ESD gốc của nhà máy SE12D5V11GW Điện áp kẹp thấp 25V
DATASHEET của Diode bảo vệ ESD:SE12D5V11GW_v2108.1.pdf
Đèn bảo vệ ESDĐặc điểm:
Đèn bảo vệ ESDỨng dụng:
Đèn bảo vệ ESDĐặc điểm cơ học:
Đèn bảo vệ ESD Cấu hình chân:
Đèn bảo vệ ESDĐánh giá tối đa tuyệt đối (T)A=25°C trừ khi có quy định khác):
| Biểu tượng | Parameter | Giá trị | Đơn vị | |
| TL | Nhiệt độ hàn chì | 260 (10 giây) | oC | |
| TSTG | Phạm vi nhiệt độ lưu trữ | -55 đến +150 | oC | |
| TOP | Phạm vi nhiệt độ hoạt động | -55 đến +150 | oC | |
| IEC61000-4-2 (ESD) | Khả năng xả khí | ±30 | KV | |
| IEC61000-4-2 (ESD) | Tiếp xúc giải phóng | ±30 | ||
| IEC61000-4-4 (EFT) | 40 | A | ||
Đặc điểm đường cong IV-V:
| Biểu tượng | Parameter |
| Tôi...PP | Điện xung đỉnh ngược tối đa |
| VC | Điện áp kẹp @ IPP |
| VRWM | Điện áp ngược đỉnh làm việc |
| Tôi...R | Tối đa Rút ngược Điện @ VRWM |
| Tôi...T | Điện thử |
| VB | Điện áp ngắt @ IT |
| Tôi...F | Dòng điện phía trước |
| VF | Điện áp phía trước @IF |
| C | Khả năng chứa tối đa @VR=0V & f=1MHz |
Đèn bảo vệ ESDĐặc điểm điện (TA = 25°C trừ khi có quy định khác):
| Biểu tượngTôi. | Điều kiện | Khoảng phút | Loại | Tối đa | Đơn vị |
| VRWM | --- | --- | --- | 12.0 | V |
| VBR | Tôi...T= 1 mA | 14.1 | --- | --- | V |
| Tôi...R | VR=12V | --- | --- | 0.1 | μA |
| VC | Tôi...PP=5,0A, tp = 8/20μs | --- | --- | 25.0 | V |
| CJ | VR= 0V, f = 1MHz | --- | 55.0 | --- | pF |
Máy điệnĐặc điểmsCác đường cong:
Hình 1. 8/20μs Pulse Waveform
Hình 2.Ptiếp xúc 8KV trênIEC 61000-4-2
Hồng3. Tiếp xúc âm 8KV mỗiIEC 61000-4-2
SOD-523 Phụ lục và kích thước gói:
| Biểu tượng | Milimet | Inch | ||||
| Chưa lâu. | Nom. | Max. | Chưa lâu. | Nom. | Max. | |
| A | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
| B | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
| C | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
| D | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
| J | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
| K | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
