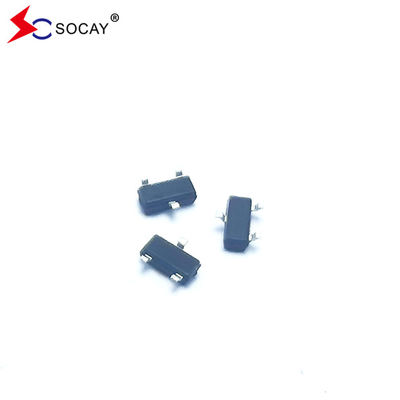

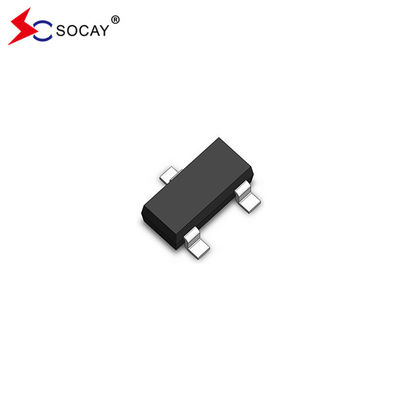

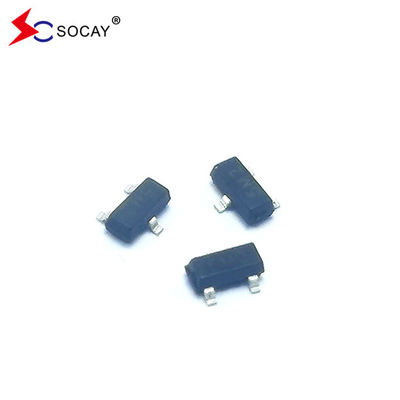

SOT23-3L SOT-23 gói ESD Đĩa SM712 Bảo vệ của RS485 máy thu
Các mảng ESD DATASHEET:SM712_v2108.1.pdf
Các mảng ESDĐặc điểm:
Khả năng IEC (EN61000-4):
Các mảng ESDỨng dụng:
Các mảng ESD Đặc điểm cơ học:
Biểu đồ mạch của mảng ESD:
ESDMảngCấu hình sơ đồ & PIN:
ESDMảngĐánh giá tối đa tuyệt đối (T)A=25°C trừ khi có quy định khác):
| Đánh giá | Biểu tượng | Giá trị | Đơn vị |
| Công suất xung đỉnh (tp=8/20μs) | PPP | 400 | W |
| Nhiệt độ hàn chì | TL | 260 (10 giây) | °C |
| Điện xung đỉnh (tp=8/20μs) | IPP | 17/12 | A |
| Nhiệt độ hoạt động | TJ | -55 đến +125 | °C |
| Nhiệt độ lưu trữ | TSTG | -55 đến +150 | °C |
Đặc điểm đường cong IV-V:
| Biểu tượng | Parameter |
| IPP | Điện xung đỉnh ngược tối đa |
| VC | Điện áp kẹp @ IPP |
| VRWM | Điện áp ngược đỉnh làm việc |
| IR | Điện rò rỉ ngược tối đa @ VRWM |
| VBR | Điện áp ngắt @ IT |
| IT | Điện thử |
| Nếu | Dòng điện phía trước |
| VF | Điện áp phía trước @ IF |
ESDMảngTính năng điện diode (TA = 25 °C trừ khi chỉ định khác):
| Parameter | Biểu tượng | Điều kiện | Các chân 1 đến 3 và 2 đến 3 | Các chân 3 đến 1 và 3 đến 2 | Đơn vị | ||||
| Khoảng phút | Loại | Tối đa | Khoảng phút | Loại | Tối đa | ||||
| Điện áp ngưng hoạt động ngược | VRWM | Pin 3 đến 1 hoặc Pin 2 đến 1 | -- | -- | 12 | -- | -- | 7 | V |
| Điện áp phá vỡ ngược | VBR | IT = 1mA | 13.3 | -- | -- | 7.5 | -- | -- | V |
| Dòng chảy rò rỉ ngược | IR | VR = VRWM | -- | -- | 1 | -- | -- | 1 | μA |
| Điện áp kẹp | VC | IPP = 12A, tp = 8/20μs | -- | 30 | 35 | -- | -- | -- | V |
| IPP = 17A, tp = 8/20μs | -- | -- | -- | -- | 18 | 22 | V | ||
| Khả năng kết nối | Cj | VR = 0V, f = 1MHz | -- | -- | 75 | -- | -- | 75 | pF |
| VR = VRWM, f = 1MHz | -- | 45 | -- | -- | 45 | -- | pF | ||
SO23-3L Phụ lục và kích thước gói:
| Biểu tượng | Milimet | Inch | ||
| Chưa lâu. | Max. | Chưa lâu. | Max. | |
| A | 0.900 | 1.150 | 0.035 | 0.045 |
| A1 | 0.000 | 0.100 | 0.000 | 0.004 |
| A2 | 0.900 | 1.050 | 0.035 | 0.041 |
| D | 2.800 | 3.000 | 0.110 | 0.118 |
| b | 0.300 | 0.500 | 0.012 | 0.020 |
| E | 2.250 | 2.550 | 0.089 | 0.100 |
| E1 | 1.200 | 1.400 | 0.047 | 0.055 |
| e | 0.950 BSC | 0.037 BSC | ||
| L | 0.300 | 0.500 | 0.012 | 0.020 |
| θ | 0° | 8° | 0° | 8° |
