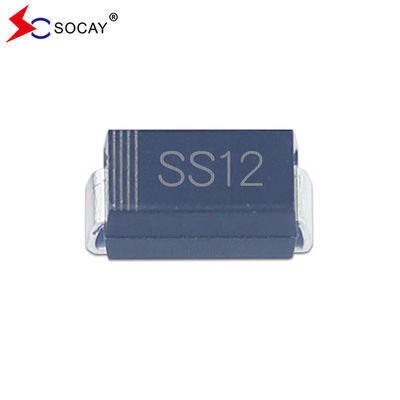

20V lặp lại đỉnh ngược điện áp SS12A Schottky Barrier Diode SMA Package
Schottky Barrier Diode DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf
Tính năng của Schottky Barrier Diode:
260 °C/10 giây ở các thiết bị đầu cuối
Thành phần phù hợp với RoHS 2002/95/1 và WEEE 2002/96/EC
Dữ liệu cơ học của Diode Schottky Barrier:
Độ cực: Dải laser biểu thị đầu cathode
Chứng chỉ và đặc điểm chính của Schottky Barrier Diode:
| Tôi...F ((AV) | 1.0A |
| VRRM | 20V đến 200V |
| Tôi...FSM | 40A |
| VF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| TTối đa. | 125°C |
Chứng chỉ tối đa và đặc điểm nhiệt của Schottky Barrier Diode (TA= 25°C trừ khi có ghi chú khác):
| Các mục | Biểu tượng | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Đơn vị |
|
Đỉnh lặp lại tối đa điện áp ngược |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| Điện áp RMS tối đa | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
DC tối đa điện áp chặn |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
Tỷ lệ trung bình tối đa dòng điện điều chỉnh
|
Tôi...F(AV) | 1 | A | ||||||||
|
Điện cao nhất về phía trước 8.3ms một nửa sóng sinus được chồng lên tải trọng theo định số |
Tôi...FSM |
40 | A | ||||||||
|
Tốc độ thay đổi điện áp (được đánh giá VR) |
dv/dt | 10000 | V/μs | ||||||||
|
Kháng nhiệt từ nối với dẫn(1) |
RθJL | 35 | °C/W | ||||||||
|
Đường nối hoạt động và lưu trữ phạm vi nhiệt độ |
TJTSTG | 65 đến +125 | °C | ||||||||
| Lưu ý 1: Được gắn trên PCB với diện tích đệm đồng 0,2 x 0,2 ′′ (5,0 x 5,0 mm). | |||||||||||
Đặc điểm điện của Schottky Barrier Diode (T)A= 25°C trừ khi có ghi chú khác):
| Các mục | Điều kiện thử nghiệm | Biểu tượng | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
Đơn vị | |
| Điện áp trực tiếp | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| Dòng điện ngược | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| Lưu ý 2: Thử nghiệm xung: chiều rộng xung 300μs, chu kỳ hoạt động 1%. | |||||||||
Diode chắn Schottky SS12A Kích thước diode:
Diode chắn Schottky SS12A Thông báo
Tôi...F ((AV)Chúng tôi khuyến cáo rằng hiện tại trường hợp tồi tệ nhất không phải lớn hơn 80%.
Tôi...FSM: Định số này chỉ định dòng điện đỉnh không lặp lại. Điều này chỉ được áp dụng cho một hoạt động bất thường, mà tổng thể trong thời gian sử dụng của thiết bị.
TJChúng tôi khuyên bạn nên sử dụng thiết bị ở mức TJdưới 100°C.
