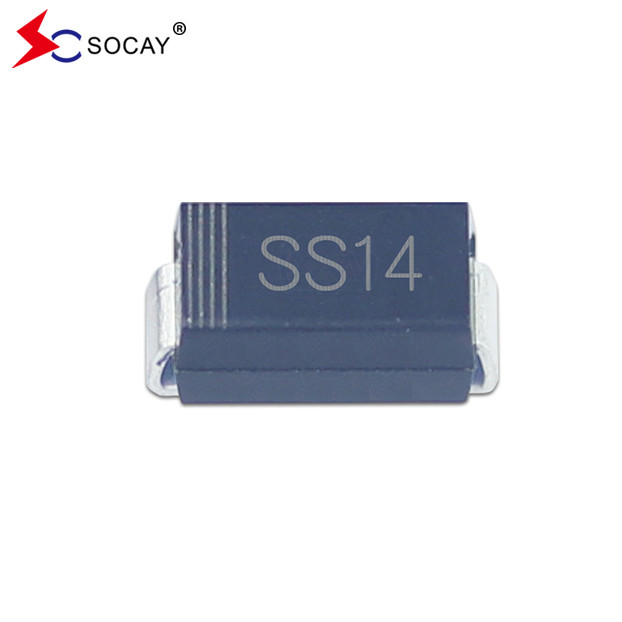

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD
DATASHEET của SBD:SS12A~SS120A ((SMA)_v2211.1.pdf
SBD SS14A Đặc điểm:
260 °C/10 giây ở các thiết bị đầu cuối
Thành phần phù hợp với RoHS 2002/95/1 và WEEE 2002/96/EC
Dữ liệu cơ khí SBD SS14A:
SS14A's Polarity: Laser band biểu thị đầu cathode
SBD SS14A Chứng chỉ và đặc điểm chính:
| SBD IF ((AV) | 1.0A |
| SBD VRRM | 40 V |
| Tôi...FSM | 40A |
| VF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| TTối đa. | 125°C |
SBD SS14A Năng lượng tối đa và đặc điểm nhiệt (TA= 25°C trừ khi có ghi chú khác):
| Các mục | Biểu tượng | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Đơn vị |
|
SBD tối đa. |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| SBD Max. Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
Max. Vdc |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
SBD tối đa. |
Tôi...F(AV) | 1 | A | ||||||||
|
SBD Điện cao nhất về phía trước |
Tôi...FSM |
40 | A | ||||||||
|
SBD Tốc độ thay đổi điện áp |
dv/dt | 10000 | V/μs | ||||||||
|
SBD Kháng nhiệt |
RθJL | 35 | °C/W | ||||||||
|
SBD Khối giao thông hoạt động và lưu trữ phạm vi nhiệt độ |
TJTSTG | 65 đến +125 | °C | ||||||||
| Lưu ý 1: Được gắn trên PCB với diện tích đệm đồng 0,2 x 0,2 ′′ (5,0 x 5,0 mm). | |||||||||||
Tính năng điện SBD SS14A (T)A= 25°C trừ khi có ghi chú khác):
| Các mục SBD | Điều kiện thử nghiệm SBD | Biểu tượng | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
Đơn vị | |
| Vf ngay lập tức | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| Lưu ý 2: Thử nghiệm xung: chiều rộng xung 300μs, chu kỳ hoạt động 1%. | |||||||||
SBD SS14A Kích thước:
SBD SS14A Thông báo:
Tôi...F ((AV)Trong trường hợp tồi tệ nhất, dòng điện không được lớn hơn 80%.
Tôi...FSM: Định số này chỉ định dòng điện đỉnh không lặp lại. Điều này chỉ được áp dụng cho một hoạt động bất thường, mà tổng thể trong thời gian sử dụng của thiết bị.
TJChúng tôi khuyên rằng thiết bị nên được sử dụng ở mức TJdưới 100°C.
