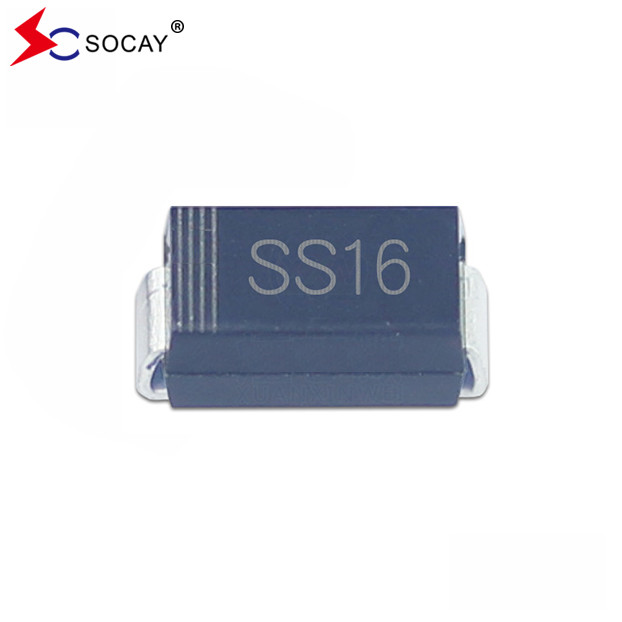

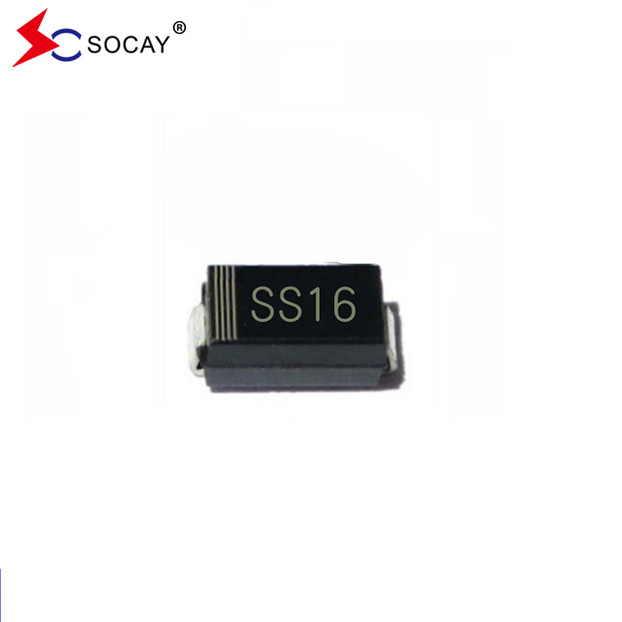

SMD Package 60V Schottky Rectifier SS16A Schottky Diode DO-214AC
Schottky Barrier Diode DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf
SS16A Chất tính của Diode Schottky:
Bộ phận SS16A điều chỉnh Schottky này phù hợp với RoHS 2002/95/1 và WEEE 2002/96/EC
SS16A Diode Schottky Các thông số vật lý:
Độ cực của nó: băng laser biểu thị đầu cathode
SS16A Diode Schottky Đánh giá và đặc tính chính:
| Schottky Diode IF ((AV) | 1.0A |
| Schottky Diode VRRM | 20V đến 200V |
| Điện cao nhất về phía trướcTôi...FSM | 40A |
| SBD VF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| SS16A TTối đa. | 125°C |
Số lượng tối đa của Schottky Diode & Dữ liệu nhiệt (TA= 25°C trừ khi có ghi chú khác):
| Schottky Các mục | Biểu tượng | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Đơn vị |
|
Schottky Max. đỉnh lặp lại điện áp ngược |
Schottky VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| Schottky Diode Max. RMS điện áp | Schottky VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
Max. DC điện áp chặn |
Schottky VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
Schottky Max. trung bình về phía trước dòng điện điều chỉnh
|
Tôi...F(AV) | 1 | A | ||||||||
|
Schottky Diode Điện cao điểm phía trước |
Schottky IFSM |
40 | A | ||||||||
|
Tốc độ thay đổi điện áp của Schottky Diode (được đánh giá VR) |
dv/dt | 10000 | V/μs | ||||||||
|
Chống nhiệt Schottky(1) |
RθJL | 35 | °C/W | ||||||||
|
Schottky Diode TJTSTG |
TJTSTG | 65 đến +125 | °C | ||||||||
| Lưu ý 1:Schottky làĐược gắn trên PCB với diện tích đệm đồng 0,2 x 0,2 ′′ (5,0 x 5,0 mm). | |||||||||||
Dữ liệu điện Schottky Diode (T)A= 25°C trừ khi có ghi chú khác):
| Các mặt hàng Schottky Diode | Điều kiện Schottky | Biểu tượng | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
Đơn vị | |
| Điện áp trực tiếp | Schottky IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| Schottky Diode Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| Lưu ý 2: Thử nghiệm xung Schottky Diode: chiều rộng xung 300μs, chu kỳ hoạt động 1%. | |||||||||
SS16A Kích thước của Diode Schottky:
SS16A Diode Schottky ghi chú:
Tôi...F ((AV): Chúng tôi khuyên rằng hiện tại trường hợp xấu nhất của sản phẩm không phải lớn hơn 80%.
Tôi...FSM: Đánh giá này của SS16A xác định dòng đỉnh không lặp lại. Điều này chỉ được áp dụng cho một hoạt động bất thường, mà tổng thể trong suốt tuổi thọ của thiết bị.
TJChúng tôi khuyên rằng thiết bị nên được sử dụng ở một mức độ cao nhất.Jcủa 100 °C min.
