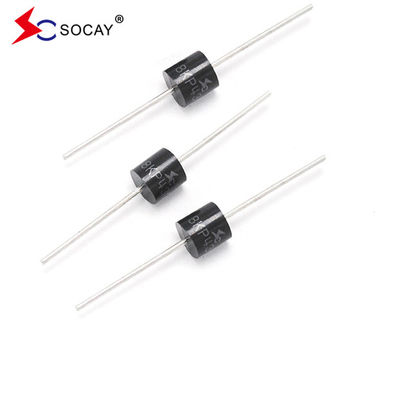

SOCAY 5000W 5KP Series TVS DIODE để bảo vệ mạch
DATASHEET:5KP.pdf
5KP78A 5KP78CA Lời giới thiệu ngắn:
The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.
| Số phần |
Quay lại Đứng ngoài Điện áp VRWM (V) |
Phân loại Điện ápVBR (V) @IT |
Kiểm tra Hiện tại Tôi...T (mA) |
Tối đa Chèn chặt Điện áp VC (V) @IPP |
Tối đa Đỉnh Nhịp tim Hiện tại Tôi...PP(A) |
Tối đa Quay lại Rác thảiTôi...R (μA) @VRWM |
||
| Đơn vị | Bi | MIN | MAX | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
| 5KP33A | 5KP33CA | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 93.81 | 5 |
| 5KP36A | 5KP36CA | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.06 | 5 |
| 5KP40A | 5KP40CA | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 77.52 | 5 |
| 5KP43A | 5KP43CA | 43.0 |
47.80 |
52.80 | 1 | 69.4 | 72.05 | 5 |
| 5KP45A | 5KP45CA | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 68.78 | 5 |
| 5KP48A | 5KP48CA | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 64.60 | 5 |
| 5KP51A | 5KP51CA | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 60.68 | 5 |
| 5KP54A | 5KP54CA | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.41 | 5 |
| 5KP58A | 5KP58CA | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.42 | 5 |
| 5KP60A | 5KP60CA | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 51.65 | 5 |
| 5KP64A | 5KP64CA | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 48.54 | 5 |
| 5KP70A | 5KP70CA | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.25 | 5 |
| 5KP75A | 5KP75CA | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.32 | 5 |
| 5KP78A | 5KP78CA | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 39.68 | 5 |
| 5KP80A | 5KP80CA | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.58 | 5 |
| 5KP85A | 5KP85CA | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.50 | 5 |
5KP78A 5KP78CA Đặc điểm:
|
u Rác thải thấp u Một hướng và hai hướng u Khả năng kẹp tuyệt vời u Phản ứng và phản ứng nhanh u Phù hợp với RoHS và không có Halogen u IR điển hình dưới 5μA trên 12V. u Matt Tin Không có chì u P600 gói các nút chip thụ động bằng thủy tinh u Phối nhiệt độ cao: 260 °C/40 giây trên kẹp u 5000W Lượng đỉnh với hình sóng 10 × 1000μs Chu kỳ hoạt động: 0,01% u hệ số nhiệt độ tối đa điển hình ΔVBR = 0,1% ×VBR@25°C× ΔT u Thời gian phản ứng nhanh: Thông thường dưới 1,0 ps từ 0 volt đến VBR min. |
5KP78A 5KP78CAỨng dụng:
Thiết bị TVS lý tưởng để bảo vệ giao diện I / O, bus VCC và các mạch nhạy cảm khác trong các ứng dụng công nghiệp, máy tính, viễn thông và điện tử tiêu dùng.
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 5000 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Ghi chú 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 8.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 500 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) | TF | 3.5/5.0 | Điện áp |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
Ghi chú:
1. xung điện không lặp lại, theo hình 3 và giảm trên TA = 25 ° C theo hình 2.
2. Đặt trên 5.0 mm x 5.0 mm (0.03 mm dày) đệm đồng ở mỗi đầu cuối.
3. 8,3ms sóng hình bán xoang đơn hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung/phút.
4VF < 3,5V cho VBR < 200V và VF < 6,5V cho VBR > 201V.
|
