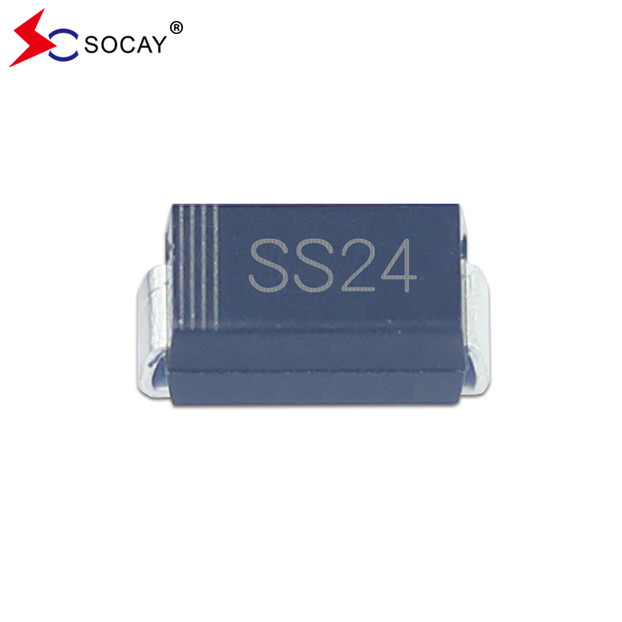

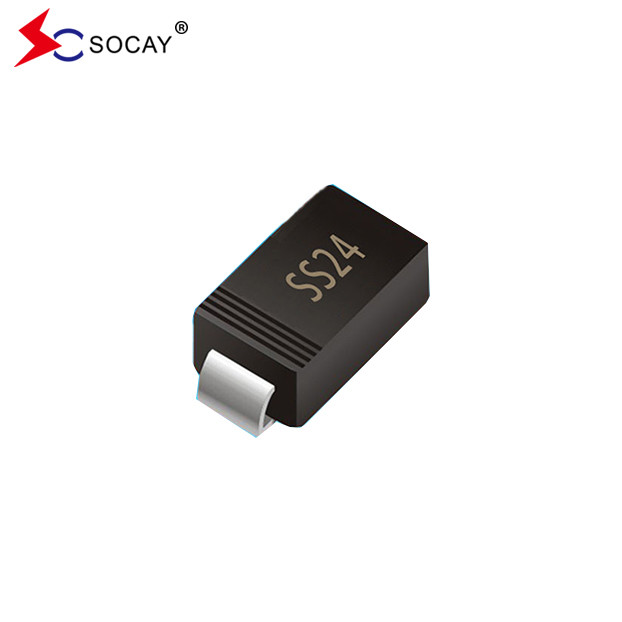

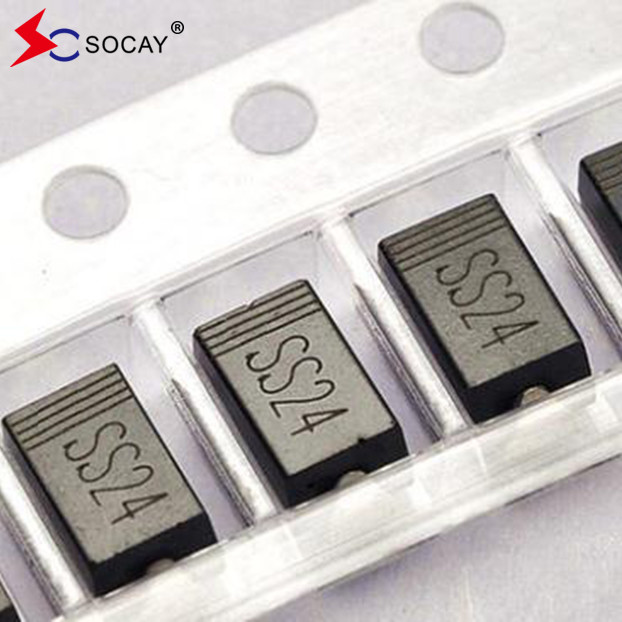

SMA Package Schottky Rectifier SS24A Schottky Barrier Diode VRRM 40V 2A Tiền điều chỉnh phía trước
DATASHEET của SBD:SS22A~SS220A ((SMA)_v2211.1.pdf
Chất đặc trưng của bộ chỉnh sửa Schottky SS24A:
Đuất nhiệt độ cao: 260 °C/10 giây tại các đầu cuối
Dữ liệu cơ học của bộ chỉnh sửa Schottky SS24A:
Schottky rectifier Polarity: Dải laser biểu thị đầu cathode
Schottky Rectifier SS24A Chứng chỉ và đặc điểm chính:
| Máy chỉnh Schottky IF ((AV) |
2.0A |
| Schottky rectifier VRRM |
20V đến 200V |
| SS24A IFSM |
50A |
| Chế độ điều chỉnh Schottky SS24A VF |
0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| TTối đa. | 125°C |
Schottky Rectifier SS24A Max. Đánh giá và đặc điểm nhiệt:
| Các mục | Biểu tượng | SS22A | SS23A | SS24A | SS25A | SS26A | SS28A | SS210A | SS215A | SS220A | Đơn vị |
|
Schottky Rectifier đỉnh lặp lại tối đa điện áp ngược |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| Schottky rectifier RMS điện áp tối đa | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
DC tối đa điện áp chặn |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
Tỷ lệ trung bình tối đa dòng điện điều chỉnh
|
Tôi...F(AV) | 2 | A | ||||||||
|
Điện cao nhất về phía trước 8.3ms một nửa sóng sinus được chồng lên tải trọng theo định số |
Tôi...FSM |
50 | A | ||||||||
|
Tốc độ thay đổi điện áp (được đánh giá VR) |
dv/dt | 10000 | V/μs | ||||||||
|
Schottky rectifier Kháng nhiệt từ nối với dẫn(1) |
RθJL | 35 | °C/W | ||||||||
|
Đường nối hoạt động và lưu trữ phạm vi nhiệt độ |
TJTSTG | 65 đến +125 | °C | ||||||||
| Lưu ý 1: Được gắn trên PCB với diện tích đệm đồng 0,2 x 0,2 ′′ (5,0 x 5,0 mm). | |||||||||||
Tính năng điện SBD SS24A (T)A= 25°C trừ khi có ghi chú khác):
| Các mục | Điều kiện thử nghiệm | Biểu tượng | SS22A |
SS23A~ SS24A |
SS25A~ SS26A |
SS28A~ SS210A |
SS215A~ SS220A |
Đơn vị | |
| Điện áp trực tiếp | IF=2.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| Dòng điện ngược | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| Lưu ý 2: Thử nghiệm xung: chiều rộng xung 300μs, chu kỳ hoạt động 1%. | |||||||||
Chiếc máy chỉnh hình Schottky SS24A
Chế độ điều chỉnh Schottky SS24A Thông báo:
Tối đa trung bình dòng điện thẳng về phía trước: trường hợp xấu nhất dòng điện không phải lớn hơn 80%.
Điện cao nhất 8,3ms sóng sinus nửa đơn chồng lên tải trọng định số: Định số này chỉ định dòng cao nhất không lặp lại.mà tổng thể trong suốt thời gian sử dụng của thiết bị.
Nhiệt độ giao điểm hoạt động: Giảm chỉ số này khi sử dụng thiết bị để đảm bảo độ tin cậy cao.Jdưới 100°C.
