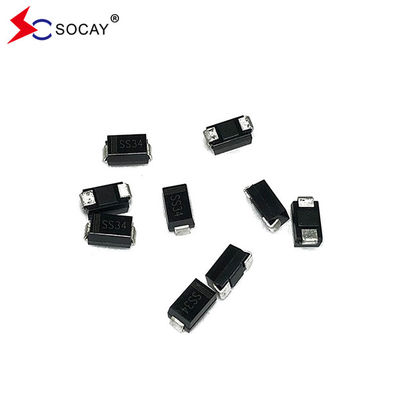

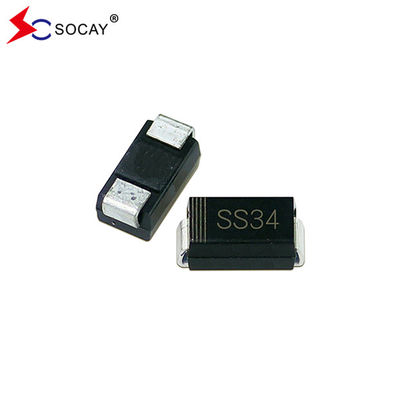

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
SBD Schottky DiodeDATASHEET:SS32A~SS320A ((SMA)_v2205.1.pdf
40VRRM Schottky Diode SS34A Tính năng:
Thành phần phù hợp với RoHS 2002/95/EC và WEEE 2002/96/EC
40VRRM Schottky Diode SS34A Dữ liệu cơ học:
Schottky Diode Polarity: Dải màu biểu thị đầu cathode
Trọng lượng: 0,07 gram
Schottky Diode SS34A Chứng chỉ và đặc điểm chính:
| Schottky Diode IF ((AV) |
3.0A |
| Schottky Diode VRRM |
20V đến 200V |
| SS34A IFSM |
100A |
| Schottky Diode VF |
0.45V, 0.55V, 0.70V, 0.85V,0.95V |
| TTối đa. | 125°C |
Schottky Diode SS34A Max. Đánh giá và đặc điểm nhiệt:
|
Các chỉ số tại nhiệt độ xung quanh 25 °C trừ khi có quy định khác. Một pha nửa sóng 60Hz, tải kháng hoặc cảm ứng, cho tải điện dung giảm 20% |
||||||||||||
| Parameter | Biểu tượng | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | Đơn vị | |
|
Đỉnh lặp lại tối đa điện áp ngược |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| Điện áp RMS tối đa | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
|
DC tối đa điện áp chặn |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
|
Tỷ lệ trung bình tối đa dòng điện điều chỉnh
|
I(AV) | 3.0 | A | |||||||||
|
Điện cao nhất về phía trước 8.3ms một nửa sóng sinus được chồng lên tải trọng theo định số (Phương pháp JEDEC) |
IFSM |
100 | A | |||||||||
|
Tốc độ tối đa tức thời điện áp phía trước ở 3.0A |
VF | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | V | |||||
|
DC tối đa dòng ngược ở điện áp chặn DC định số |
TA=25°C | IR | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| Năng lượng nối thông thường1 | CJ | 500.0 | 300.0 | pF | ||||||||
| Kháng nhiệt điển hình2 | RθJA | 88.0 | °C/W | |||||||||
| Phạm vi nhiệt độ giao điểm hoạt động | TJ | -65 đến +125 | -65 đến +150 | °C | ||||||||
| Phạm vi nhiệt độ lưu trữ | TSTG | -65 đến +150 | °C | |||||||||
|
Lưu ý: 1 Được đo ở 1MHz và áp dụng điện áp ngược 4,0V DC. 2 Được gắn trên các vùng đệm đồng 0,2" x 0,2" (5,0 mm x 5,0 mm). |
||||||||||||
Diode Schottky SS34A Kích thước:
Diode Schottky SS34A Thông báo:
