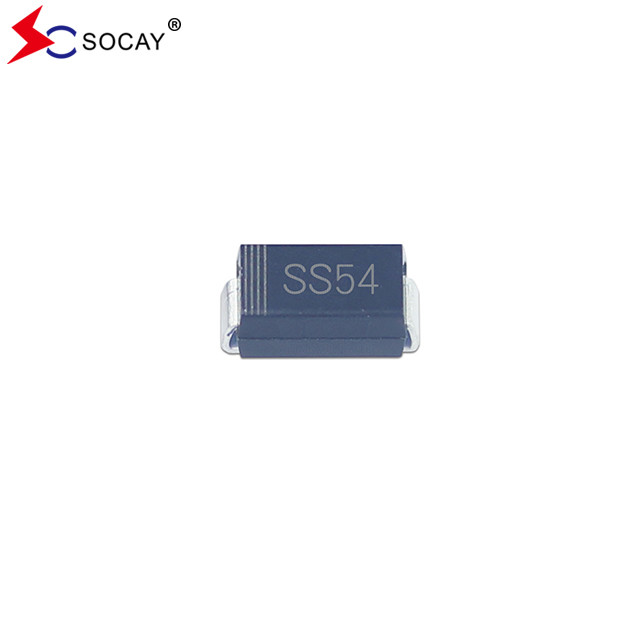

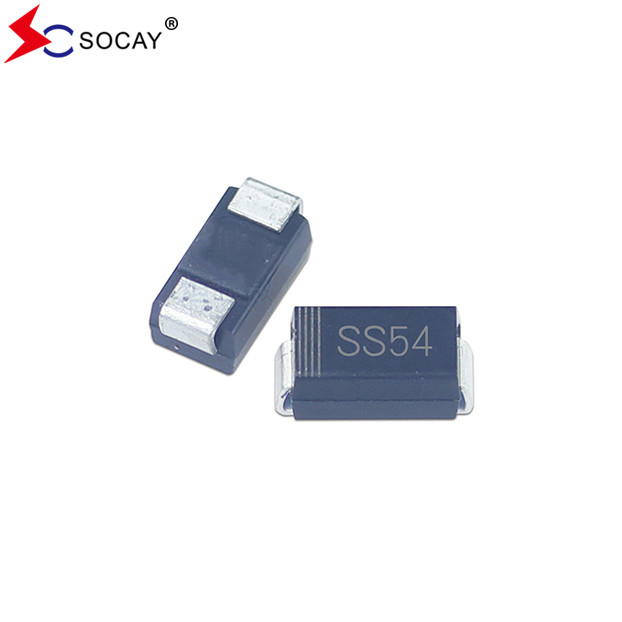

SS54A 40VRRM SBD Bề mặt gắn Schottky Barrier Rectifiers DO-214AC ((SMA) gói
Chế độ điều chỉnh hàng rào SchottkyDATASHEET:SS54A~SS520A ((SMA)_v2307.1.pdf
Chất chỉnh chắn Schottky SS54A Tính năng:
Chất chỉnh chắn Schottky SS54A Dữ liệu cơ học:
Ước tính, trọng lượng: 60mg/0.0021oz.
Chế độ điều chỉnh hàng rào Schottky SS54A Max. Đánh giá và đặc điểm nhiệt:
| Chế độ điều chỉnh hàng rào Schottky ở nhiệt độ 25 °C, trừ khi có quy định khác. | ||||||||
| Parameter | Biểu tượng | SS54A | SS56A | SS510A | SS515A | SS520A | Đơn vị | |
| Bộ điều chỉnh Tăng áp ngược cực cao tối đa lặp lại | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
| Máy điều chỉnh Căng suất RMS tối đa | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
| Bộ điều chỉnh Tăng áp chặn DC tối đa | VDC | 40 | 60 | 100 | 150 | 200 | V | |
| Điện trung bình tối đa | IF ((AV) | 5.0 | A | |||||
|
Trình điều chỉnh Điện cao nhất,8.3ms Đơn lẻ Half-Sine sóng chồng lên nhau về tải trọng định số (phương pháp JEDEC)
|
IFSM | 150 | A | |||||
| Máy điều chỉnh Tăng điện áp ngay lập tức ở 5 A | VF | 0.55 | 0.70 | 0.85 | V | |||
|
Điện ngược DC tối đa ở điện áp ngược DC định số |
Ta=25°C | IR |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| Chất chỉnh thông thường Capacity Junction ((1) | Cj | 500 | 300 | pF | ||||
| Kháng nhiệt điển hình ((2) | RθJA | 60 | °C/W | |||||
| Phạm vi nhiệt độ giao điểm hoạt động | TJ | -55 đến +150 | °C | |||||
| Phạm vi nhiệt độ lưu trữ máy chỉnh sửa | TSTG | -55 đến +150 | °C | |||||
|
Ghi chú: 1. đo ở 1MHz và áp dụng điện áp ngược 4 V DC. 2. PCB gắn với 2,0 "x 2,0" (5 x 5 cm) vùng đệm đồng. |
||||||||
Chất chỉnh chắn Schottky SS54A Kích thước:
Chế độ điều chỉnh hàng rào Schottky SS54AThông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng |
| SS54A ~ SS520A | DO-214AC ((SMA) | 5000 PCS |
Chú ý:
