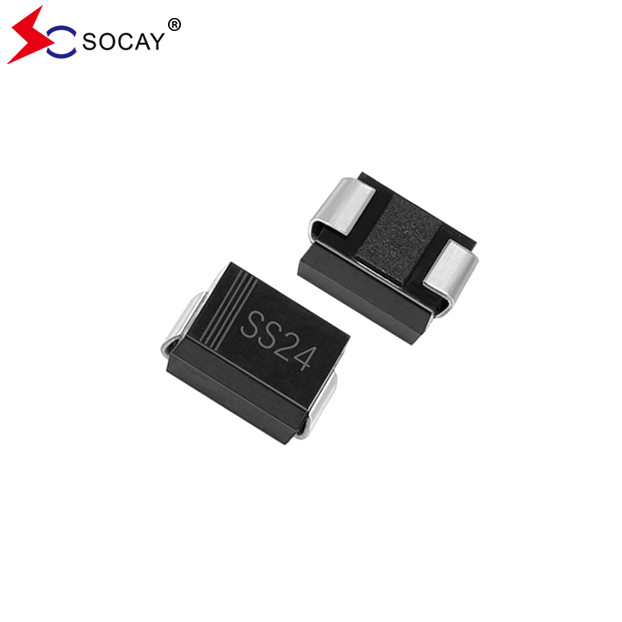

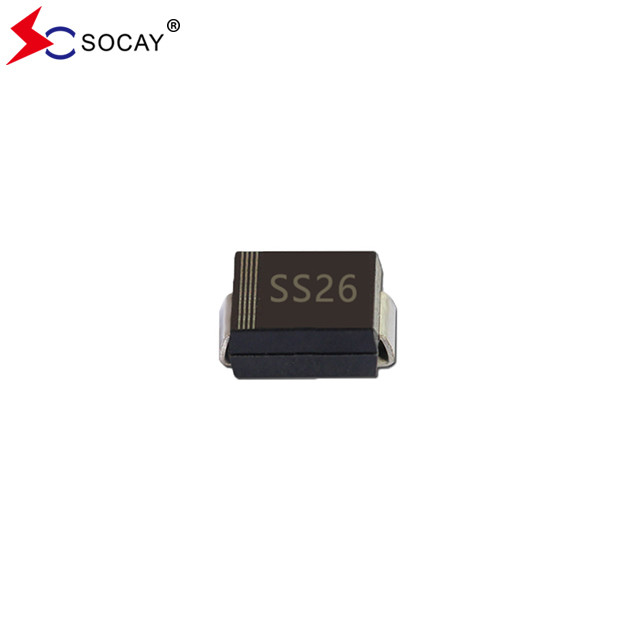

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA ((SMB) Gói SS24B 40VRRM
Chế độ điều chỉnh hàng rào SchottkyDATASHEET:SS22B~SS220B ((SMB)_v93.1.pdf
Chất chỉnh chắn Schottky SS24B Đặc điểm:
Hợp chất đúc xanh theo tiêu chuẩn IEC 61249.
Chất chỉnh chắn Schottky SS24B Dữ liệu cơ học:
Ước tính, trọng lượng: 0,0032 ounce, 0,092 gram.
Chất chỉnh chắn Schottky SS24B Đặc điểm điện và nhiệt(TA= 25°C trừ khi có ghi chú khác):
| Parameter | Biểu tượng | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | Đơn vị | |
| Điện áp ngược đỉnh lặp lại tối đa | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| Điện áp RMS tối đa | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| Điện áp chặn DC tối đa | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| Lượng điện điều chỉnh phía trước trung bình tối đa | IF ((AV) | 2 | A | |||||||||
| Điện cao nhất: 8,3ms Đơn lẻ Half Sinewave chồng lên tải trọng định số | IFSM | 50 | A | |||||||||
| Điện áp phía trước tối đa ở 2A mỗi diode (Lưu ý 1) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
| Dòng điện ngược DC tối đa ở điện áp chặn DC định số | TJ=25°C | IR | 0.09 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 1 | ||||||||||
| Kháng nhiệt điển hình | RθJL | 12 | °C/W | |||||||||
| Phạm vi nhiệt độ giao điểm hoạt động và lưu trữ |
TJ, TSTG |
-55 đến +150 | -55 đến +175 | °C | ||||||||
|
Ghi chú:1. Thử nghiệm xung với PW = 300μsec, chu kỳ hoạt động 1% 2. Được gắn trên bảng PC với khu vực đệm đồng 8mm2 (0,013mm dày). |
||||||||||||
Chế độ điều chỉnh hàng rào Schottky SS24BCác đường cong đặc trưng:
Hồng1.Đường cong giảm dòng điện phía trước:
Hồng2. Đặc điểm ngược điển hình:
Chế độ điều chỉnh hàng rào Schottky SS24B Dimensions / SMB/DO-214AA Khung gói (Đơn vị: inch ((mm)):
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SS22B ~ SS220B | SMB/DO-214AA | 3000 PCS | mỗi 13 "vòng nhựa |
| 800 PCS | mỗi cuộn nhựa 7 " |
