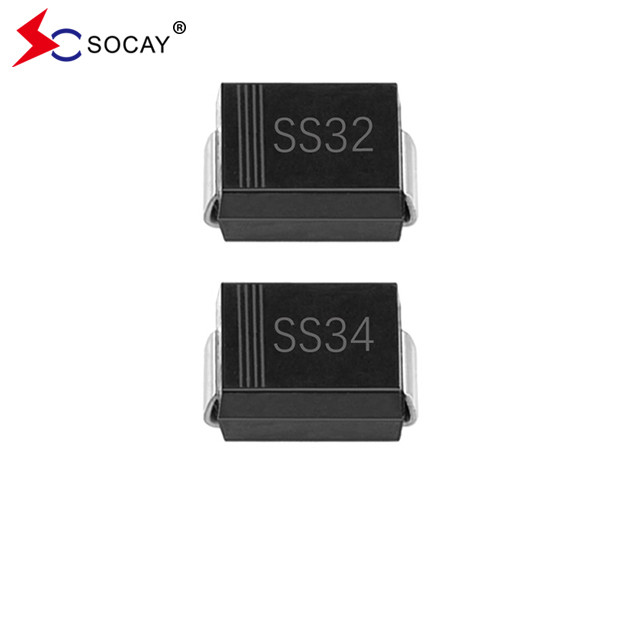

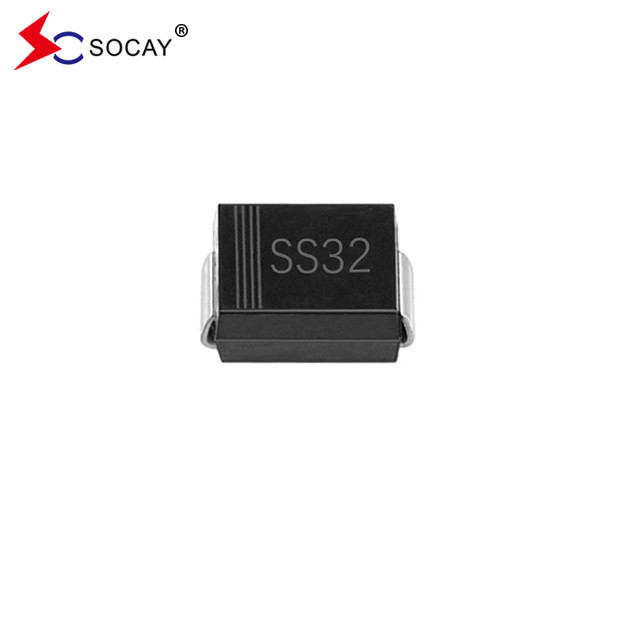

20VRRM Schottky Barrier Diode SS32B Bề mặt gắn VRMS 14V SMB Package
Schottky Barrier Diode DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf
Đặc điểm của Schottky Barrier Diode SS32B:
Hợp chất đúc xanh của nó theo tiêu chuẩn IEC 61249.
Dữ liệu cơ học của Schottky Barrier Diode SS32B:
Schottky Barrier Diode khoảng, trọng lượng 0,0032 ounce, 0,092 gram.
Đặc điểm điện và nhiệt của Schottky Barrier Diode SS32B:
| Parameter | Biểu tượng | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | Đơn vị | ||
| Schottky Barrier Diode Max. VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| Schottky Barrier Diode Max. RMS điện áp | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
| VDC tối đa | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| Schottky Barrier Diode Max. Điện trung bình đi trước | IF ((AV) | 3 | A | ||||||||||
| Điện cao nhất: 8,3ms Đơn lẻ Half Sinewave chồng lên tải trọng định số | IFSM | 80 | A | ||||||||||
| Max. VF ở 3A (Lưu ý 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| Dòng điện ngược DC tối đa ở điện áp chặn DC định số | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| Chống nhiệt điển hình của Schottky Barrier Diode | (Lưu ý 2) | RθJA | 135 | °C/W | |||||||||
| (Lưu ý 3) | RθJL | 23 | |||||||||||
| Phạm vi nhiệt độ giao điểm hoạt động và lưu trữ |
TJ, TSTG |
-55 đến +125 | -55 đến +150 | -65 đến +175 | °C | ||||||||
|
Ghi chú:1. Thử nghiệm xung với PW = 300μsec, chu kỳ hoạt động 2% 2Được gắn trên PCB FR4, đồng một mặt, mini pad. 3Được gắn trên PCB FR4, đồng một mặt, với diện tích đệm đồng 100cm2. |
|||||||||||||
Định số và đường cong đặc trưng của Schottky Barrier Diode SS32B:
Hồng1Đặc điểm điển hình về tiền mặt:
Hình 2: Đặc điểm ngược điển hình:
DO-214AA Kích thước gói của Schottky Barrier Diode SS32B:
(Đơn vị: inch))
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SS32B ~ SS320B | SMB/DO-214AA | 3000 PCS | mỗi 13 "vòng nhựa |
| 800 PCS | mỗi cuộn nhựa 7 " |
