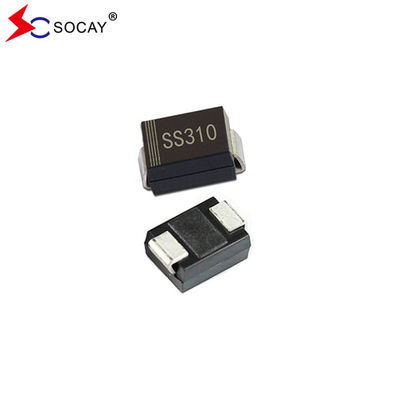

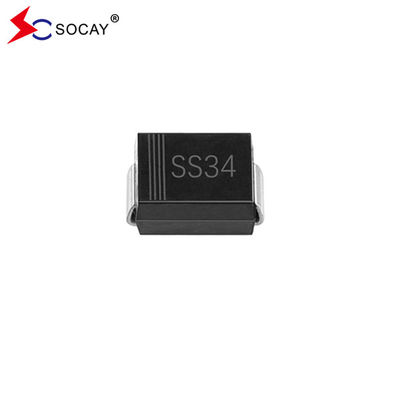

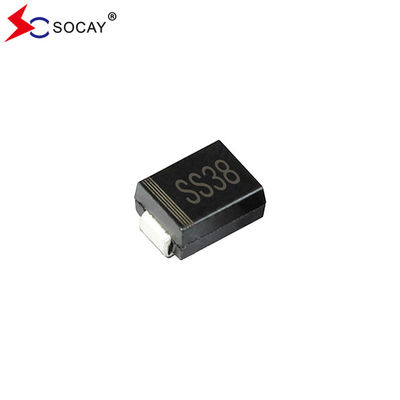

SOCAY SMB Package Schottky Diode SS310B SS34B SS38B 3A Điện trung bình
Schottky Diode DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf
Đặc điểm của Schottky Diode SS310B:
Hợp chất đúc xanh theo tiêu chuẩn IEC 61249.
Schottky Diode SS310B Dữ liệu cơ học như sau:
Trọng lượng: 0,0032 ounce, 0,092 gram.
Đặc điểm điện và nhiệt của Schottky Barrier Diode SS32B:
| Parameter | Biểu tượng | SS34B | SS38B | SS310B | Đơn vị | ||||||||
| Schottky Diode Max. VRRM | VRRM | 40 | 80 | 100 | V | ||||||||
| Schottky Diode Max. RMS điện áp | VRMS | 28 | 56 | 70 | V | ||||||||
| VDC tối đa | VDC | 40 | 80 | 100 | V | ||||||||
| Tối đa, trung bình IF ((AV)) | IF ((AV) | 3 | A | ||||||||||
| IFSM: 8.3ms Đơn lẻ Half Sinewave chồng lên tải trọng định số | IFSM | 80 | A | ||||||||||
| Schottky Diode Max. VF ở 3A (Lưu ý 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| Max. DC Reverse Current at Nominated DC Blocking Voltage | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| Chống nhiệt điển hình của Diode Schottky | (Lưu ý 2) | RθJA | 135 | °C/W | |||||||||
| (Lưu ý 3) | RθJL | 23 | |||||||||||
| Phạm vi nhiệt độ hoạt động và nhiệt độ lưu trữ |
TJ, TSTG |
-55 đến +125 | -55 đến +150 | -65 đến +175 | °C | ||||||||
|
Ghi chú:1. Thử nghiệm xung với PW = 300μsec, chu kỳ hoạt động 2% 2Được gắn trên PCB FR4, đồng một mặt, mini pad. 3Được gắn trên PCB FR4, đồng một mặt, với diện tích đệm đồng 100cm2. |
|||||||||||||
Diode Schottky SS310B xếp hạng và đường cong đặc tính:
Hình 1. SS310B Đường cong giảm dòng điện phía trước:
Hình 2.Quay lại Đặc điểm:
Kích thước gói SMB của Schottky Diode SS310B:
(Đơn vị: inch))
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SS310B | SMB/DO-214AA | 3000 PCS | mỗi 13 "vòng nhựa |
| 800 PCS | mỗi cuộn nhựa 7 " |
