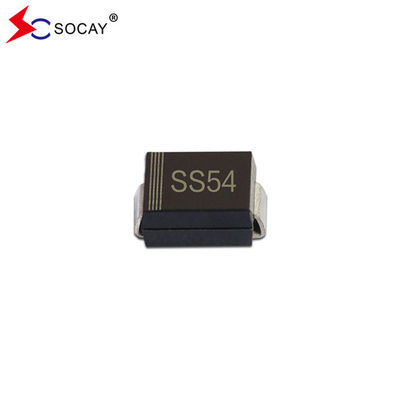

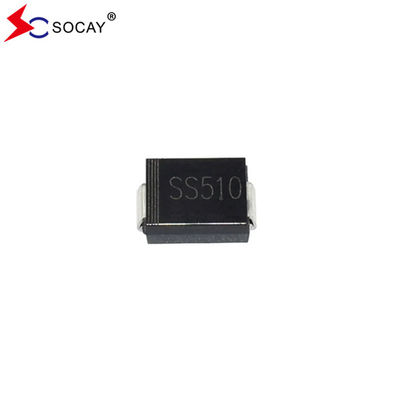

VRRM 40V SS54B Schottky Barrier Rectifiers 0,55V Điện áp phía trước Schottky Diode
Chế độ điều chỉnh hàng rào Schottky DATASHEET:SS52B~SS520B ((SMB)_v2205.1.pdf
VRRM 40V SS54B Schottky Đặc điểm:
VRRM 40V SS54B dữ liệu cơ học Schottky là như sau:
Ước tính, trọng lượng: 0.1g / 0.0034oz
Tính năng điện và nhiệt của bộ chỉnh chắn Schottky SS52B:
| Parameter | Biểu tượng | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | Đơn vị | |
| Giá trị VRRM tối đa | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| Chế độ điều chỉnh hàng rào Schottky Max. RMS Voltage | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
| Max. DC Blocking Voltage | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| Tối đa. | IF ((AV) | 5.0 | A | ||||||||
|
Điện cao nhất.8.3ms Đơn lẻ Half-Sine sóng chồng lên nhau về tải trọng định số (phương pháp JEDEC)
|
IFSM | 100 | A | ||||||||
| Schottky Barrier Rectifiers Max VF ở 5 A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
|
IR tối đa ở điện áp ngược DC định số |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| Típ. Khả năng kết nối ((1) | Cj | 500 | 300 | pF | |||||||
| Típ. Kháng nhiệt ((2) | RθJA | 50 | °C/W | ||||||||
| Phạm vi nhiệt độ giao điểm hoạt động | TJ | -55 đến +150 | °C | ||||||||
| Phạm vi nhiệt độ lưu trữ | TSTG | -55 đến +150 | °C | ||||||||
|
Ghi chú:1- đo ở 1MHz và áp dụng điện áp ngược 4V DC. 2. PCB gắn với 2,0 "x 2,0" (5 x 5 cm) vùng đệm đồng.
|
|||||||||||
Chế độ điều chỉnh hàng rào Schottky SS52B Đánh giá và đường cong đặc tính:
Hình 1. SS52B Đường cong giảm dòng điện phía trước:
Hình 2.Quay lại Đặc điểms:
Chất chỉnh chắn Schottky SS52B SMB Kích thước gói:
Bao bì được gắn trên bề mặt nhựa; 2 dây dẫn
| Biểu tượng | mm | Mil | ||
| phút. | Tối đa. | phút. | Tối đa. | |
| A | 2.13 | 2.46 | 84 | 97 |
| E | 4.06 | 4.70 | 160 | 185 |
| D | 3.3 | 3.94 | 130 | 155 |
| E1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| L | 0.8 | 1.5 | 32 | 59 |
| C | 0.152 | 0.305 | 6 | 12 |
| b | 1.9 | 2.2 | 75 | 87 |
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng |
| SS52B ~ SS520B | SMB | 3000 PCS |
