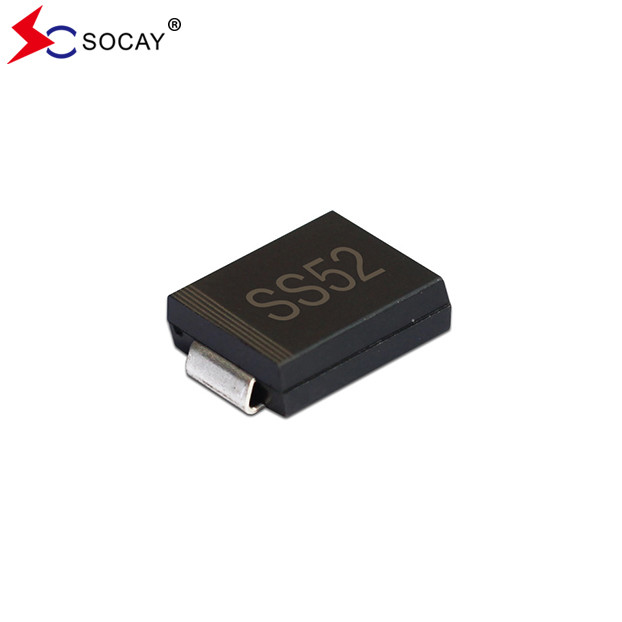

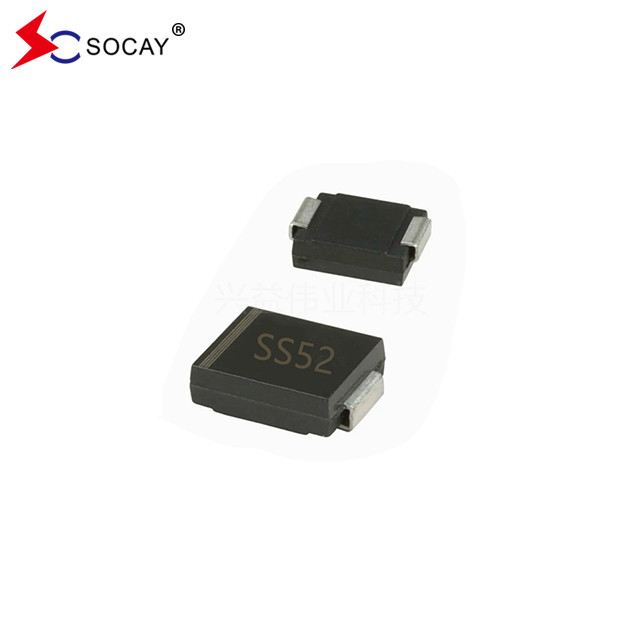

Thiết bị điều chỉnh hàng rào bề mặt SS52C ~ SS520C 20VRRM DO-214AB
Chất chỉnh chắn Schottky SS52C ~ SS520C DATASHEET:SS52C_SS520C(SMC)_v2311.1.pdf
Chất chỉnh chắn Schottky SS52C ~ SS520C Tính năng:
Sản phẩm hợp chất đúc xanh theo tiêu chuẩn IEC 61249.
Dưới đây là dữ liệu cơ khí:
Schottky Barrier Rectifiers SS52C ~ SS520C khoảng. Trọng lượng: 0,0082 ounce, 0,2325 gram.
Max. xếp hạngvàTính năng điện của máy chỉnh chắn Schottky SS52C ~ SS520C:
| Các chỉ số ở nhiệt độ xung quanh 25 °C trừ khi có quy định khác. | ||||||||||||
| SS52C ~ SS520C tham số | Biểu tượng | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | Đơn vị | |
| Max. Lượng điện áp ngược đỉnh lặp lại VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| SS52C ~ SS520C Điện áp RMS tối đa | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| SS52C ~ SS520C Điện áp chặn DC tối đa | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| Max. IF(AV) ở TL = 75°C | IF ((AV) | 5 | A | |||||||||
| SS52C ~ SS520C IFSM: 8,3ms Đơn lẻ nửa sóng sinus chồng lên tải trọng định số | IFSM | 100 | A | |||||||||
| Max. Điện áp phía trước ở 5A (Lưu ý 1) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
| IR tối đa ở điện áp chặn DC định số | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 10 | ||||||||||
|
SS52C ~ SS520C Kháng nhiệt điển hình (Lưu ý 2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| SS52C ~ SS520C Phạm vi nhiệt độ giao điểm hoạt động | TJ | -55 đến +125 | -55 đến +150 | -65 đến +175 | °C | |||||||
| Phạm vi nhiệt độ lưu trữ SS52C ~ SS520C | TSTG | -55 đến +150 | -65 đến +175 | °C | ||||||||
|
Ghi chú:1. Xét nghiệm xung SS52C ~ SS520C với PW = 300μsec, chu kỳ hoạt động 1%. 2. SS52C ~ SS520C Được gắn trên bảng PC với 14mm2 (0,013mm dày) vùng đệm đồng. |
||||||||||||
Chất chỉnh chắn Schottky SS52C ~ SS520C Đánh giá và đường cong đặc tính:
Hình 1. Schottky Barrier Rectifiers SS52C ~ SS520C Đường cong giảm dòng điện phía trước:
Hình 2. SS52C ~ SS520C Điện áp không lặp lại tối đa:
Chế độ chỉnh chắn Schottky SS52C ~ SS520C Khung gói (Đơn vị: inch ((mm)):
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SS52C ~ SS520C | SMC/DO-214AB | 3000 PCS | mỗi 13 "vòng nhựa |
| 800 PCS | mỗi cuộn nhựa 7 " |
