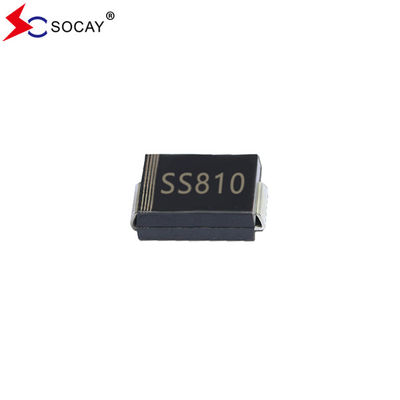

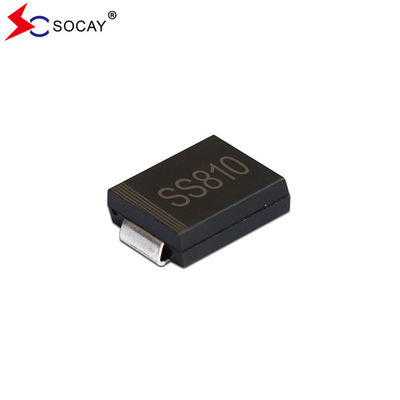

100VRRM Bề mặt đắp Schottky Barrier Diode SS810C 70VRMS Voltage SMC Package
Schottky Barrier Diode SS810C DATASHEET:SS810C ((SMC)_v94.1.pdf
Schottky Barrier Diode SS810C Các tính năng như sau:
SS810C Hợp chất đúc xanh theo tiêu chuẩn IEC 61249.
Các dữ liệu cơ học của Schottky Barrier Diode SS810C:
Schottky Barrier Diode SS810C khoảng, trọng lượng 0,0082 ounce, 0,2325 gram.
Max. xếp hạngvà Đặc điểm điện của Schottky Barrier Diode SS810C:
| SS810C Chứng chỉ ở nhiệt độ xung quanh 25 °C trừ khi có quy định khác. | ||||
| SS810C tham số | Biểu tượng | SS810C | SS810C đơn vị | |
| Schottky Barrier Diode Max. Điện áp ngược đỉnh lặp lại | VRRM | 100 | V | |
| Schottky Barrier Diode Căng suất RMS tối đa | VRMS | 70 | V | |
| Schottky Barrier Diode Max. VDC | VDC | 100 | V | |
| Diode hàng rào Schottky Điện trung bình phía trước tối đa | IF ((AV) | 8 | A | |
| Điện cao nhất: 8,3ms Đơn lẻ Half Sinewave chồng lên tải trọng định số | IFSM | 150 | A | |
| SS810C Điện áp phía trước tối đa ở 8A | VF | 0.8 | V | |
| Dòng điện ngược DC tối đa ở điện áp chặn DC định số | IR | 50 | μA | |
| Chống nhiệt điển hình của Schottky Barrier Diode | (Lưu ý 1) | RθJL | 15 | °C/W |
| (Lưu ý 2) | RθJA | 110 | ||
| SS810C Phạm vi nhiệt độ giao điểm hoạt động và lưu trữ | TJ,TSTG | -55 đến +150 | °C | |
|
Ghi chú: 1. Được gắn trên PCB FR4, đồng một mặt, với diện tích đệm đồng 100cm2. 2Được gắn trên PCB FR4, đồng một mặt, mini pad. |
||||
Đường cong và đặc điểm của Schottky Barrier Diode SS810C:
Hình 1. Schottky Barrier Diode SS810C Biến trình giảm nhiệt độ hoạt động:
Hình 2.
Đèn chắn Schottky SS810C SMC/DO-214AB Khung gói (Đơn vị: inch ((mm)):
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SS810C | SMC/DO-214AB | 3000 PCS | mỗi 13 "vòng nhựa |
| 800 PCS | mỗi cuộn nhựa 7 " |
