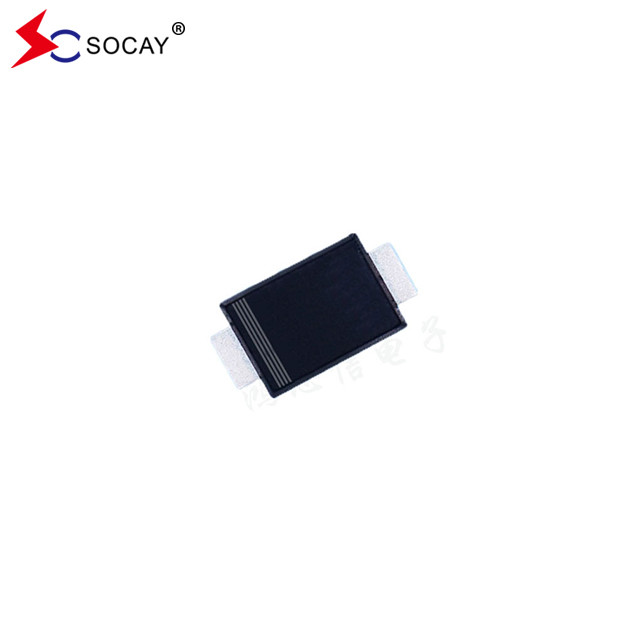

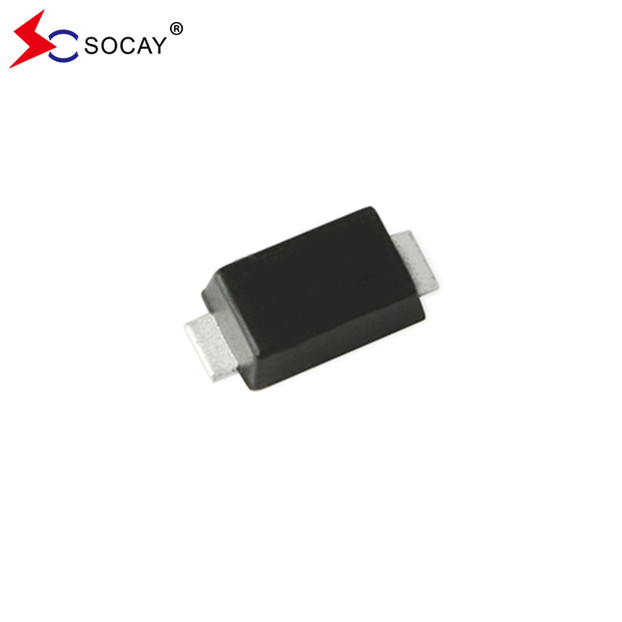

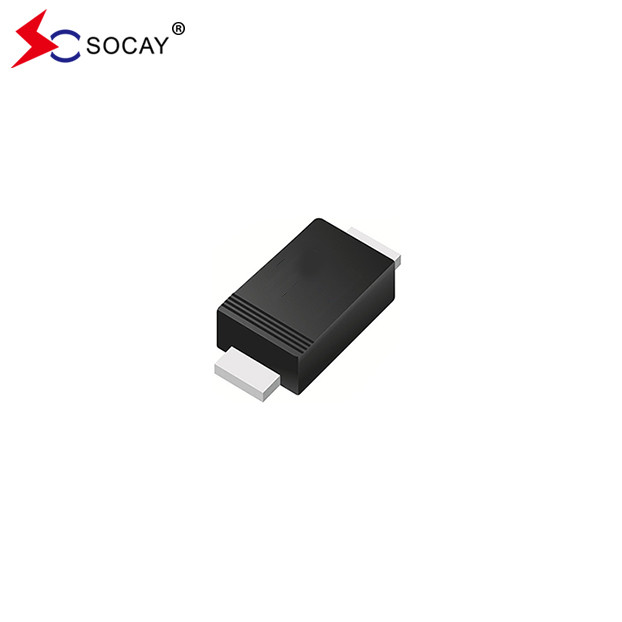

SOD-123FL Package Schottky Barrier Rectifiers SBD102D1 ~ SBD120D1 20 đến 200VRRM SBD104D1
Chế độ điều chỉnh hàng rào Schottky SBD102D1~SBD120D1SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf
Các đặc điểm của Schottky Barrier Rectifiers SBD104D1
Sản phẩm SBD104D1 là hợp chất đúc xanh theo tiêu chuẩn IEC 61249
Dữ liệu cơ học của bộ điều chỉnh hàng rào Schottky SBD104D1:
Độ cực của nó: Dải màu cho thấy đầu cathode
Chất chỉnh chắn Schottky SBD104D1 Đặc điểm điện và nhiệt (T)A= 25°C trừ khi có ghi chú khác):
| Định số SBD104D1 | Biểu tượng | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | Đơn vị | ||||
|
SBD104D1 VRRM tối đa |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| VRMS tối đa | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
| VDC tối đa | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| Lưu ý: | IF ((AV) | 1 | A | ||||||||||
| SBD104D1 RMS dòng điện phía trước, D=0.5 | IF ((RMS) | 2 | A | ||||||||||
| SBD104D1 Lưu lượng dòng điện cực cao không lặp lại ở t=8.3ms | IFSM | 40 | 30 | A | |||||||||
| VF tối đa ở IF=1A | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
| SBD104D1 Lưu lượng rò rỉ ngược tại VRRM | IR | 30 | μA | ||||||||||
|
SBD104D1 Nhiệt thông thường Kháng chiến |
(Lưu ý 1) | RθJC | 32 | °C/W | |||||||||
| (Lưu ý 2) | RθJA | 200 | |||||||||||
| Đánh giá CJ điển hình ở VR=0V | CJ | 155 | 125 | 100 | 85 | pF | |||||||
| SBD104D1 Phạm vi nhiệt độ giao điểm hoạt động và nhiệt độ lưu trữ | TJ,TSTG | -55 đến +150 | °C | ||||||||||
|
Ghi chú:1Được gắn trên PCB FR4, đồng một mặt, với diện tích đệm đồng 100cm2. 2Được gắn trên PCB FR4, đồng một mặt, mini pad. |
|||||||||||||
Chế độ điều chỉnh hàng rào Schottky SBD104D1 SOD-123FL Phụ lục gói (Đơn vị:inch(mm)):
Thông tin bao bì:
| Số phần | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| SBD102D1~SBD120D1 | SOD-123FL | 3000 PCS | mỗi cuộn nhựa 7 " |
