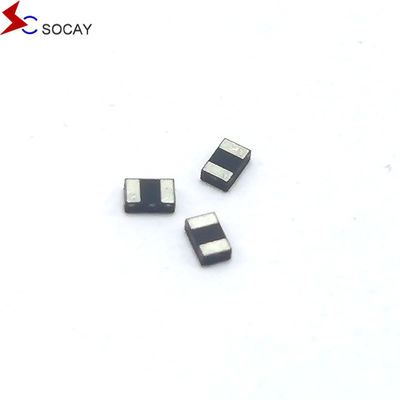

Các mảng ESD công suất thấp để bảo vệ ESD SE03N6L01GZ Điện áp hoạt động 3.3V
Tính năng mảng ESD:
ESD Arrays Ứng dụng:
ESD Arrays Đặc điểm cơ học:
Biểu đồ chức năng của mảng ESD:
Các bảng xếp hạng tối đa tuyệt đối của ESD (T)A=25°C trừ khi có quy định khác):
| Biểu tượng | Parameter | Giá trị | Đơn vị |
| TL | Nhiệt độ hàn chì | 260 (10 giây) | oC |
| TOP | Phạm vi nhiệt độ hoạt động | -55 đến +125 | °C |
| TSTG | Phạm vi nhiệt độ lưu trữ | -55 đến +150 | °C |
| VESD | ESD theo IEC61000-4-2 (Không khí) | ± 25 | kV |
| ESD theo IEC61000-4-2 (Tiếp xúc) | ± 25 | ||
Đặc điểm điện (TA=25°C trừ khi có quy định khác):
| Parameter | Biểu tượng | Điều kiện | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Điện áp hoạt động ngược | VRWM | -- | -- | -- | 3.3 | V |
| Điện áp ngắt | VBR | IT = 1mA | 3.5 | 5.1 | 5.0 | V |
| Dòng rò rỉ | IR | VRWM = 3.3V | -- | -- | 0.5 | μA |
| Điện áp kẹp | VC | IPP = 1A, tP = 8/20μs | -- | 6.0 | -- | V |
| Điện áp kẹp | VC | IPP = 5A, tP = 8/20μs | -- | 10.0 | -- | V |
| Khả năng kết nối | CJ | VR = 0V, f = 1MHz | -- | 0.5 | -- | pF |
DFN1006-2L Phụ lục và kích thước gói:
| Biểu tượng | Milimet | Inch | ||
| Chưa lâu. | Max. | Chưa lâu. | Max. | |
| A | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| E | 0.550 | 0.650 | 0.022 | 0.026 |
| D1 | 0.450 REF | 0.018 REF | ||
| E1 | 0.400 REF | 0.016 REF | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 REF | 0.000 REF | ||
