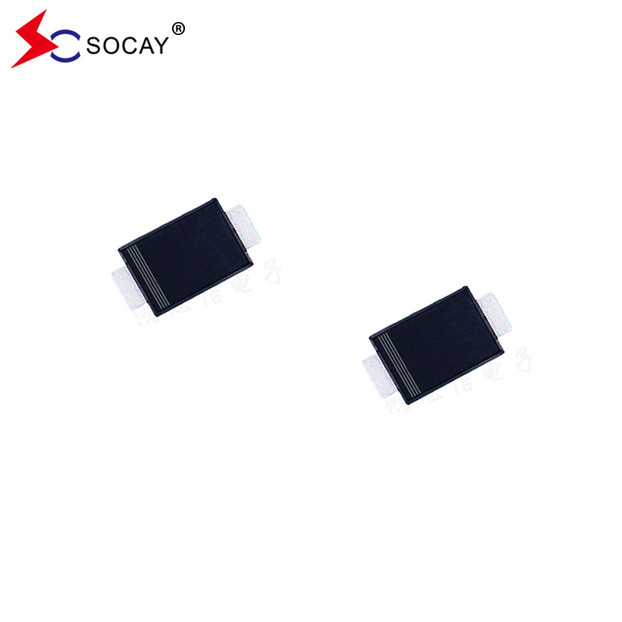

Schottky Barrier Diode là một loại diode được tạo thành từ một kết nối kim loại bán dẫn.làm cho nó lý tưởng để sử dụng trong các ứng dụng điện áp thấp. Điện áp phía trước tối đa ở IF = 1A cho diode này là 0,85V.
Diốt chắn Schottky cũng có Capacity Capacitance tiêu chuẩn ở VR = 0V là 85pF. Cấp độ này chỉ ra lượng điện tích có thể được lưu trữ trong nút của diốt.Đặc điểm này rất quan trọng trong các mạch tần số cao nơi điện dung của diode có thể ảnh hưởng đến hiệu suất của mạch.
Schottky Barrier Diode phù hợp để sử dụng trong một loạt các mạch điện tử, bao gồm các nguồn điện, bộ điều chỉnh điện áp và bộ sạc pin.Giảm điện áp phía trước thấp của diode và tốc độ chuyển đổi nhanh làm cho nó lý tưởng để sử dụng trong các mạch đòi hỏi hiệu quả cao và thời gian phản hồi nhanh.
Diode này có nhiệt độ hoạt động và nhiệt độ lưu trữ từ -55 đến + 150 °C.Phạm vi nhiệt độ này cho thấy phạm vi nhiệt độ mà diode có thể hoạt động mà không bị hư hỏngĐiều quan trọng là đảm bảo rằng diode không bị phơi nhiễm với nhiệt độ ngoài phạm vi này.
Tóm lại, các bộ điều chỉnh hàng rào Schottky trên bề mặt là một loại Diode điều chỉnh điện áp thấp được sử dụng trong mạch điện tử.Diode này hoạt động với một điện áp chặn DC tối đa là 150V và một dòng điện điều chỉnh trung bình là 1ADiode có điện áp phía trước tối đa ở IF = 1A là 0,85V và Capacity Capacitance điển hình ở VR = 0V là 85pF.Phạm vi nhiệt độ hoạt động và nhiệt độ lưu trữ của diode là -55 đến +150 °C, làm cho nó phù hợp để sử dụng trong một loạt các mạch điện tử.
| Các thông số kỹ thuật | Giá trị |
|---|---|
| Điện rò rỉ ngược tại VRRM | 30μA |
| Điện áp phía trước tối đa ở IF=1A | 0.85V |
| Điện áp ngược đỉnh lặp lại tối đa | 150V |
| Đánh giá công suất nối thông thường ở VR=0V | 85pF |
| Điện áp chặn DC tối đa | 150V |
| Điện áp RMS tối đa | 105V |
| Dòng điện điều chỉnh trung bình | 1A |
| Phạm vi nhiệt độ hoạt động và nhiệt độ lưu trữ | -55 đến +150°C |
Sản phẩm này là một Diode Điện tĩnh với một dòng điện cao phía trước bán dẫn.
SBD115D1 là một diode chỉnh cầu phù hợp với một loạt các ứng dụng, bao gồm các nguồn cung cấp điện, bộ sạc pin và biến tần.Diode có khả năng xử lý các mạch điện áp thấp một cách hiệu quả.
Diode có dòng rò rỉ ngược thấp 30μA và dòng điều chỉnh trung bình 1A, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng điều chỉnh điện áp thấp.Điện áp phía trước tối đa ở IF=1A là 0.85V, đảm bảo mất điện thấp trong quá trình hoạt động.
Nồng độ kết nối điển hình ở VR = 0V là 85pF, làm cho diode phù hợp với các ứng dụng tần số cao.SBD115D1 là một giải pháp đáng tin cậy và hiệu quả cho các ứng dụng điều chỉnh điện áp thấp yêu cầu giảm điện áp phía trước thấp và mất điện thấp.
Q: Tên thương hiệu của Schottky Barrier Diode này là gì?
A: Tên thương hiệu của Schottky Barrier Diode này là Socay.
Q: Số mô hình của Schottky Barrier Diode là gì?
A: Số mô hình của Schottky Barrier Diode này là SBD115D1.
Q: Diode Schottky Barrier được sản xuất ở đâu?
Đáp: Diode Schottky này được sản xuất tại Thâm Quyến, Trung Quốc.
Hỏi: Chứng chỉ nào của Schottky Barrier Diode này?
A: Diode chắn Schottky này có chứng nhận REACH, RoHS và ISO.
Q: Số lượng đặt hàng tối thiểu cho Schottky Barrier Diode này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Schottky Barrier Diode này là 3000PCS / REEL.
Hỏi: Diốt chắn Schottky này được đóng gói như thế nào?
A: Diode Schottky Barrier này được đóng gói theo cuộn nhựa 7 inch.
