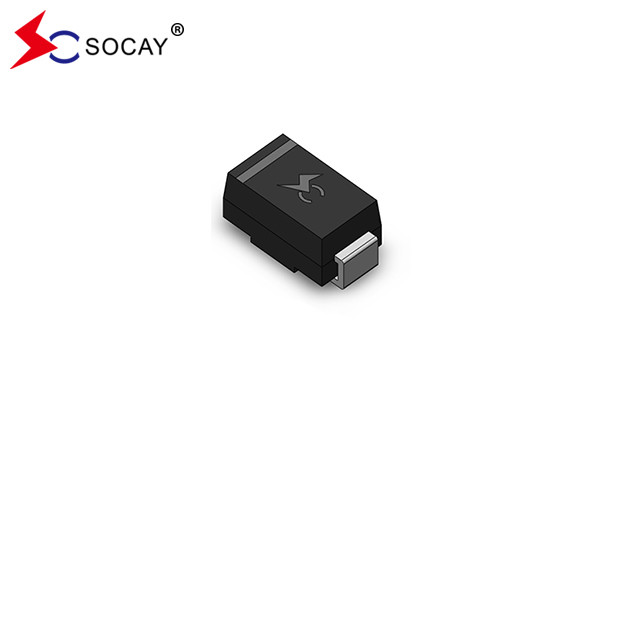

SOCAY bề mặt gắn TVS Diodes SMAJ18A, DO-214AC/SMA gói 400W 18V
DATASHEET:SMAJ_v2207.1.pdf
Mô tả:
Dòng SMAJ được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần | Đánh dấu |
Quay lại Đứng ngoài Điện áp VRWM(V) |
Phân loại Điện ápVBR (V) @IT |
Kiểm tra Hiện tại Tôi...T (mA) |
Tối đa Chèn chặt Điện áp VC @IPP(V) |
Tối đa Đỉnh Nhịp tim Hiện tại Tôi...PP(A) |
Tối đa Quay lại Rác thảiTôi...R @VRWM (μA) |
|||
| Đơn vị | Bi | Uni | Bi | MIN | MAX | |||||
| SMAJ3.3A | ️ | A1 | ️ | 3.3 | 4.10 | -- | 1 | 8.0 | 50.00 | 600 |
| SMAJ5.0A | SMAJ5.0CA | AE | Chúng tôi | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 43.48 | 800 |
| SMAJ6.0A | SMAJ6.0CA | AG | WG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 38.83 | 800 |
| SMAJ6.5A | SMAJ6.5CA | AK | WK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 35.71 | 500 |
| SMAJ7.0A | SMAJ7.0CA | AM | WM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 33.33 | 200 |
| SMAJ7.5A | SMAJ7.5CA | AP | WP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 31.01 | 100 |
| SMAJ8.0A | SMAJ8.0CA | AR | WR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 29.41 | 50 |
| SMAJ8.5A | SMAJ8.5CA | AT | WT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 27.78 | 10 |
| SMAJ9.0A | SMAJ9.0CA | AV | WV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 25.97 | 5 |
| SMAJ10A | SMAJ10CA | AX | WX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 23.53 | 5 |
| SMAJ11A | SMAJ11CA | AZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 21.98 | 5 |
| SMAJ12A | SMAJ12CA | BE | XE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 20.10 | 5 |
| SMAJ13A | SMAJ13CA | BG | XG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 18.60 | 5 |
| SMAJ14A | SMAJ14CA | BK | XK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 17.24 | 5 |
| SMAJ15A | SMAJ15CA | BM | XM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 16.39 | 5 |
| SMAJ16A | SMAJ16CA | huyết áp | XP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 15.38 | 5 |
| SMAJ17A | SMAJ17CA | BR | XR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 14.49 | 5 |
| SMAJ18A | SMAJ18CA | BT | XT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 13.70 | 5 |
| SMAJ19A | SMAJ19CA | BB | XB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 13.00 | 5 |
| SMAJ20A | SMAJ20CA | BV | XV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 12.35 | 5 |
| SMAJ22A | SMAJ22CA | BX | XX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 11.27 | 5 |
| SMAJ24A | SMAJ24CA | BZ | XZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 10.28 | 5 |
| SMAJ26A | SMAJ26CA | CE | Vâng. | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 9.50 | 5 |
| SMAJ28A | SMAJ28CA | CG | YG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 8.81 | 5 |
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
| SMAJ36A | SMAJ36CA | CP | YP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 6.88 | 5 |
| SMAJ40A | SMAJ40CA | CR | YR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 6.20 | 5 |
| SMAJ43A | SMAJ43CA | CT | YT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 5.76 | 5 |
| SMAJ45A | SMAJ45CA | CV | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | Phó Chủ tịch | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | Anh ấy | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | Tổng giám đốc | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | HK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
Ghi chú:
1.1.Điều phụ "A" biểu thị thiết bị khoan dung 5%.
2. 2. Thêm hậu tố "CA" sau số phần để xác định các thiết bị hai chiều.
3. 3.Đối với các thiết bị hai chiều có VRcủa 10 volt và dưới, IRgiới hạn là gấp đôi.
Đặc điểm:
Đối với các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
Rác thải thấp
Đơn vị đơn và hai chiều
Khối kết nối thụ động bằng thủy tinh
Khả năng dẫn điện thấp
Khả năng kẹp tuyệt vời
400W Khả năng năng lượng đỉnh ở 10 × 1000μs hình sóng Tỷ lệ lặp lại (chu kỳ làm việc):0.01%
Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 Volt đến VBRphút
Thông thường IRít hơn 5μA trên 12V
Đuất nhiệt độ cao: 260°C/40 giây tại các đầu cuối
Hệ số nhiệt độ tối đa điển hình ΔVBR= 0,1% × VBR@25°C× ΔT
Bao bì nhựa có Underwriters phòng thí nghiệm dễ cháy 94V-0
Tin mờ không chứa chì
Không chứa halogen và tuân thủ RoHS
Chế độ thất bại điển hình là ngắn từ điện áp hoặc dòng quá xác định
Xét nghiệm râu được thực hiện dựa trên JEDEC JESD201A theo bảng 4a và 4c
IEC-61000-4-2 ESD 15kV ((Không khí), 8kV (Tiếp xúc)
Bảo vệ ESD của đường truyền dữ liệu theo IEC 61000-4-2 (IEC801-2)
Bảo vệ đường truyền dữ liệu theo EFT theo IEC 61000-4-4 (IEC801-4)
Ứng dụng:
Thiết bị TVS là lý tưởng để bảo vệ giao diện I/O, VCCbus và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử viễn thông, máy tính, công nghiệp và tiêu dùng.
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 400 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 1.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 40 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) | VF | 3.5/5.0 | Điện áp |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
Ghi chú: 1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2. 2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) Pad đồng cho mỗi đầu cuối. 3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
