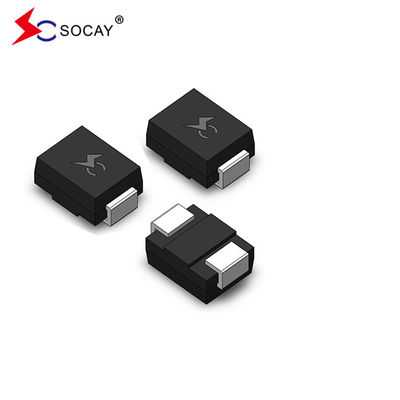

SMBJ13CA Sản phẩm mới nguyên bản bảo vệ mạch trong kho Tấm áp điện áp tạm thời TVS Diode bề mặt đắp DO-214A
DATASHEET:SMBJ_v88.2.pdf
Máy giảm điện áp thoáng qua được gắn trên bề mặt (TVS) SMBJ13CA Mô tả:
Đặc điểm điện của TVS Diode SMBJ13CA (TA=25°C trừ khi có ghi chú khác):
| Số bộ phận của TVS Diode | TVS Diode Marking |
TVS Diode ngược Đứng ngoài Điện áp VRWM (V) |
TVS Diode Breakdown Điện áp VBR (V) @IT |
Xét nghiệm TVS Diode Hiện tại IT (mA) |
TVS Diode Maximum Chèn chặt Điện áp VC @IPP (V) |
TVS Diode Maximum Đỉnh Nhịp tim IPP hiện tại (A) |
TVS Diode Maximum Quay lại IR rò rỉ @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMBJ3.3A | ️ | K1 | ️ | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0 | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0 | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0 | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
Các sản phẩm diode ức chế tạm thời TVS dòng SMBJ áp dụng bao bì SMB gắn trên bề mặt tiêu chuẩn, với công suất tối đa 600W.Sản phẩm có thời gian phản ứng cực kỳ nhanh (từ dưới nanosecond) và độ ổn định rất cao. Được thiết kế đặc biệt để bảo vệ các giao diện khác nhau trong các ứng dụng mạch điện tử khỏi điện áp thoáng qua do sét đánh và các sự kiện điện áp thoáng qua khác.
Tính năng sản phẩm
Gói thấp
Lý tưởng cho vị trí tự động
Khả năng điện xung đỉnh 600 Watt với hình sóng 10/1000μs
Đối với các máy áp dụng gắn trên bề mặt để tối ưu hóa không gian bảng
Khả năng kẹp tuyệt vời
Thời gian phản hồi rất nhanh
Kháng áp gia tăng thấp
Ứng dụng
Bảo vệ nguồn điện
Ứng dụng ô tô
Ứng dụng công nghiệp
Quản lý năng lượng
Vui lòng liên hệ với chúng tôi nếu bạn đang tìm kiếm các thành phần điện tử này. Chúng tôi là nhà sản xuất và nhà cung cấp với hơn 20 năm kinh nghiệm.
1- ESD
2- TVS Diode
3- PPTC Fuse có thể đặt lại
4- ống xả khí
5- NTC Themistor
6- Varistor, v.v.
