ESD TVS Diode gốc SMBJ200A Đèn bảo vệ TVS điện tĩnh
ESD TVS Diodes SMBJ200A gốcSMBJ_v88.2.pdf
ESD TVS Diodes SMBJ200A bản gốc

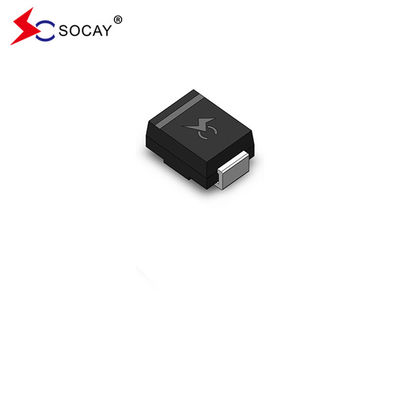

ESD TVS Diodes Original SMBJ200A được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác.Thiết bị TVS SMBJ200A là lý tưởng để bảo vệ VCCbus và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện thoại viễn thông, máy tính, thiết bị truyền hình điện tử công nghiệp và tiêu dùng.
| Số bộ phận thiết bị TVS | Đánh dấu thiết bị TVS |
Thiết bị TVS ngược Đứng ngoài Điện áp VRWM (V) |
Trục trặc thiết bị TVS Điện áp VBR (V) @IT |
Kiểm tra thiết bị TVS Hiện tại IT (mA) |
Tối đa thiết bị TVS Chèn chặt Điện áp VC @IPP (V) |
Tối đa thiết bị TVS Đỉnh Nhịp tim IPP hiện tại (A) |
Tối đa thiết bị TVS Quay lại IR rò rỉ @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMBJ190A | SMBJ190CA | PV | EV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | PW | EW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
Bảo vệ điện áp quá cao:
Khi điện áp cung cấp điện của đường dây được bảo vệ cao hơn một giá trị nhất định, bộ bảo vệ sẽ ngắt đường dây; khi điện áp cung cấp điện trở lại phạm vi bình thường,bộ bảo vệ tự động bậtCác thiết bị bảo vệ điện áp quá tải phổ biến bao gồm ống xả khí gốm, TVS diode, ESD electrostatic protectors, ống xả bán dẫn, varistors và diode zener.
Bảo vệ quá tải:
Khi tải trọng của đường dây bảo vệ tăng lên và tạo ra nhiều hơn 1,2 lần dòng điện định giá, bộ bảo vệ sẽ cắt dây sau một thời gian chậm.Các thiết bị bảo vệ quá tải thường được sử dụng bao gồm các bộ an toàn tự khôi phục.
Bảo vệ sốc điện:
Khi dây pha của đường dây được bảo vệ được kết nối với mặt đất trực tiếp hoặc thông qua tải bất ngờ,một hình dạng sóng không hình xoang được tạo ra và giá trị hiệu quả của nó là một dòng điện còn lại thay đổi ngay lập tứcKhi dòng điện lớn hơn một giá trị nhất định, bộ bảo vệ sẽ cắt dây.
Bảo vệ mạch ngắn:
Khi đường dây được bảo vệ có xu hướng bị mạch ngắn và tạo ra dòng điện lớn hơn 5 lần dòng điện định giá, bộ bảo vệ sẽ cắt dây.
Chức năng bảo vệ mất điện:
Chức năng bảo vệ tắt điện có nghĩa là thiết bị chuyển mạch có thể lưu trữ lệnh chuyển mạch kênh cuối cùng trong hoạt động bình thường.thiết bị vẫn sẽ lưu lệnh này, và thiết bị sẽ tự động khôi phục lại lệnh chuyển đổi ban đầu sau khi điện được khôi phục. trạng thái.
Bảo vệ điện áp:
Các thiết bị bảo vệ điện áp chủ yếu bao gồm các varistor (varistor, đèn diode giới hạn điện áp) và khoảng trống xả (các kênh xả).Chúng được sử dụng để bảo vệ các thiết bị và hệ thống điện tử khác và cung cấp các kết nối tương đương.
Bảo vệ rò rỉ:
Khi dây pha của đường dây được bảo vệ được kết nối với mặt đất trực tiếp hoặc thông qua tải bất ngờ,một hình dạng sóng xích cực được tạo ra và giá trị hiệu quả là một dòng điện còn lại thay đổi chậmKhi dòng điện lớn hơn một giá trị nhất định, bộ bảo vệ sẽ cắt dây.
Dưới bảo vệ điện áp:
Khi điện áp cung cấp điện của đường dây được bảo vệ thấp hơn một giá trị nhất định, bộ bảo vệ sẽ ngắt đường dây; khi điện áp cung cấp điện trở lại phạm vi bình thường,bộ bảo vệ tự động bật.
Mức độ bảo vệ điện áp (tăng):
Giá trị đỉnh của điện áp ngắt xung tia chớp tiêu chuẩn, điện áp còn lại của đầu cuối được bảo vệ dưới dòng xả định số Isn.vị trí lắp đặt được xác định theo cấp độ bảo vệ phân loại quá điện ápĐối với các bộ bảo vệ hệ thống thông tin, mức độ bảo vệ phải phù hợp với tính tương thích của hệ thống và thiết bị được bảo vệ.
