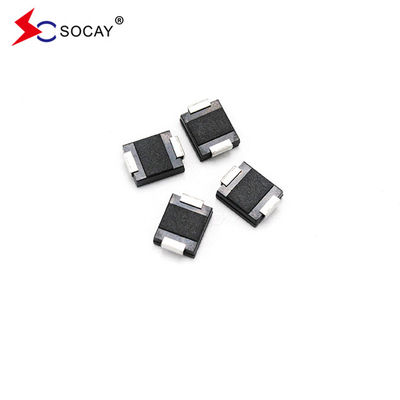

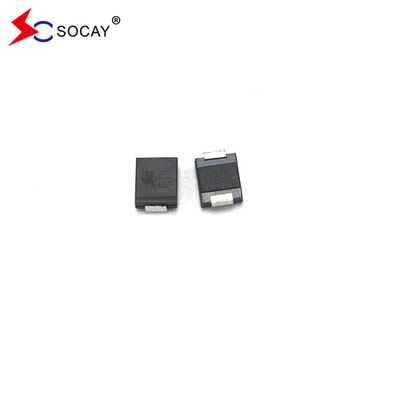

TVS Diode hai chiều SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL được công nhận
DATASHEET:SMCJ_v2107.1.pdf
TVS Diode SMCJ5.0CA Mô tả:
TVS Diode SMCJ5.0CA được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác.
TVS Diode SMCJ5.0CA Năng lượng tối đa (TA=25°Ctrừ khi có ghi chú khác):
| TVS Diode Parameter | Biểu tượng | Giá trị | Đơn vị TVS Diode |
| SMCJ5.0CA Phân tích điện xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 1500 | Watts |
| SMCJ5.0CA Lưu lượng xung đỉnh với hình sóng 10/1000μs. | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 6.5 | Watt |
| SMCJ5.0CA Điện cao điểm phía trước, 8.3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 200 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) | VF | 3.5/5.0 | Điện áp |
| SMCJ5.0CA Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
Ghi chú: 1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2. 2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) Pad đồng cho mỗi đầu cuối. 3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
TVS Diode SMCJ5.0CA Đặc điểm điện (TA=25°Ctrừ khi có ghi chú khác):
| Số bộ phận của TVS Diode | Đánh dấu |
TVS Diode ngược Đứng ngoài Điện áp VRWM (V) |
TVS Diode Breakdown Điện áp VBR (V) @IT |
Kiểm tra Hiện tại IT (mA) |
TVS Diode Maximum Chèn chặt Điện áp VC @IPP (V) |
TVS Diode Maximum Nhịp đập cao nhất IPP hiện tại (A) |
Tối đa Quay lại IR rò rỉ @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | GDP | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | Cộng hòa Dân chủ Đức | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
