VRWM 64V TVS Diode trên bề mặt đơn hướng SMAJ64A, Kế hoạch bảo vệ miễn phí được cung cấp

VRWM 64V TVS Diode trên bề mặt đơn hướng SMAJ64A, Kế hoạch bảo vệ miễn phí được cung cấp

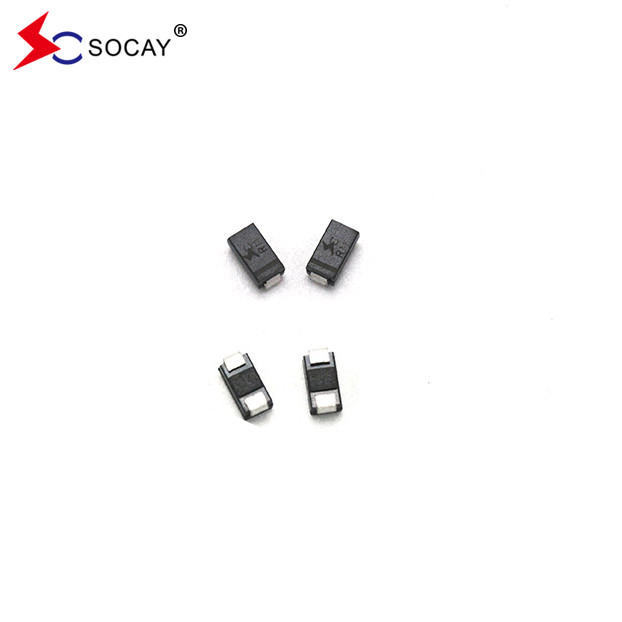

Diode TVS trên bề mặt SMAJ64A DATASHEET:SMAJ_v2207.1.pdf

Đèn TVS Diode SMAJ64A:

Diode TVS trên bề mặt SMAJ64A được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi các biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.

1- Ứng dụng các đèn diode tạm thời (TVS diode) trong các hệ thống cung cấp điện TN
Tăng điện áp do lỗi hoạt động của con người như sóng điện áp và công tắc tải có thể dễ dàng xâm nhập vào nội thất của thiết bị điện và điện tử thông qua các đường dây cung cấp điện,gây hỏng thiết bị điện và điện tửBằng cách lắp đặt các thiết bị hấp thụ sóng MOV và TVS trên đường dây điện, bảo vệ hai cấp được thực hiện,và bảo vệ chế độ chung và chế độ khác biệt được thực hiện trên đường L và NPhương pháp cụ thể là lắp đặt MOV ở đầu đầu của dòng như là mức độ đầu tiên bảo vệ SPD để giải phóng hầu hết các dòng sét, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeCần lưu ý rằng MOV và TVS nên đạt được sự phối hợp và hợp tác của điện áp và năng lượng, và chiều dài đường dây giữa AB không nên dưới 5 m.chiều dài đường dây nên được gia tăng hoặc thiết bị tách nên được lắp đặt.

2- Ứng dụng các tia dẫn điện tạm thời (TVS diode) trong các đường tín hiệu mạng
Đèn dẫn điện tạm thời (TVS) không chỉ có thể được sử dụng để bảo vệ hệ thống điện, mà còn để bảo vệ dây tín hiệu.Các ống xả khí GDT và các tia điện ức chế tạm thời (TVS diode) được kết hợp để tạo ra tín hiệu bảo vệ sóng caoThiết bị được đặc trưng bởi phản hồi nhanh, rò rỉ nhỏ, hầu như không mất tín hiệu, và có thể cung cấp bảo vệ an toàn và đáng tin cậy cho các đường dây mạng tốc độ cao.

3- Ứng dụng các đèn diode tạm thời (TVS diode) trong các hệ thống điện DC
Trong mạch cung cấp điện của máy tính PC thông thường, nguồn điện AC 220 V được giảm xuống AC 20 V thông qua một biến áp,và sau đó được điều chỉnh và chỉnh sửa bởi mạch để đầu ra DC 10 V DC và kết nối với tảiBằng cách lắp đặt một bộ giảm điện áp chuyển tiếp hai chiều TVS1 ở đầu đầu ra của biến áp,nó hấp thụ dòng xung xung tức thời của các đường dây L và N và kẹp điện áp mạch ở mức điện áp an toàn. TVS1 có thể bảo vệ bộ điều chỉnh phía sau và các thành phần mạch khác của bộ biến áp.Một TVS2 đơn hướng áp suất thoáng qua được lắp đặt ở đầu đầu ra của nguồn điện DC sau khi rectifier để bảo vệ tải DC từ quá tải và các tác động hiện tại.

3- Ứng dụng các diode ức chế tạm thời (diode TVS) trong mạch transistor
Là một thiết bị điều khiển dòng điện, bóng bán dẫn là một phần quan trọng của mạch tích hợp điện tử. Chúng có thể được chia thành hai loại: bóng bán dẫn NPN và bóng bán dẫn PNP [5].Chúng được sử dụng trong mạch chuyển đổi, mạch khuếch đại và mạch ổn định điện ápĐể bảo vệ mạch bóng bán dẫn khỏi sự can thiệp điện áp giật như ESD / EFT (phân tích điện tĩnh / nhóm xung điện nhanh), TVS1 và TVS2 được thêm vào đầu đầu vào và đầu ra của mạch để bảo vệ.

chúng tôi là nhà sản xuất và nhà cung cấp các thành phần thụ động khác nhau
