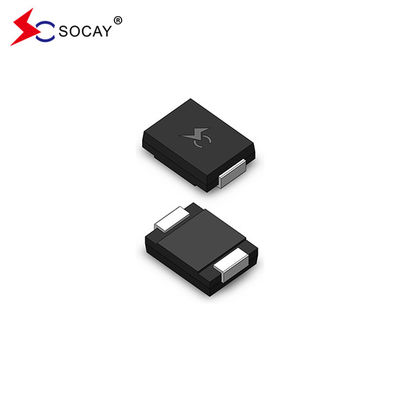

3000W SMDJ Series SMDJ5.0A TVS Diode VRWM 5.0V Bộ triệt điện áp nhất thời
BẢNG DỮLIỆU:SMDJ_v2107.1 .pdf
Sự miêu tả:
Dòng SMDJ được thiết kế đặc biệt để bảo vệ các thiết bị điện tử nhạy cảm khỏi các hiện tượng quá độ điện áp do sét gây ra và các sự kiện điện áp nhất thời khác.
|
Mã sản phẩm |
Đánh dấu |
Dòng điện xoay chiềuV.RWM(V) |
Phá vỡĐiện áp VBR(V) @TÔIT |
Kiểm tra hiện tạiTÔIT (mA) |
Điện áp kẹp tối đaV.C @TÔIPP(V) |
Dòng xung cực đại tối đaTÔIPP(MỘT) |
Đảo ngược tối đarò rỉ tôiR @VRWM(μA) |
|||
|
Đại học |
Bi |
Đại học |
Bi |
PHÚT |
TỐI ĐA |
|||||
| SMDJ5.0A | SMDJ5.0CA | RDE | DDE | 5.0 | 6 giờ 40 | 7 giờ 00 | 10 | 9,2 | 326,09 | 1000 |
| SMDJ6.0A | SMDJ6.0CA | RDG | DDG | 6.0 | 6,67 | 7,37 | 10 | 10.3 | 291,26 | 1000 |
| SMDJ6.5A | SMDJ6.5CA | RDK | DDK | 6,5 | 7,22 | 7,98 | 10 | 11.2 | 267,86 | 500 |
| SMDJ7.0A | SMDJ7.0CA | PDM | DDM | 7,0 | 7,78 | 8 giờ 60 | 10 | 12.0 | 250,00 | 200 |
| SMDJ7.5A | SMDJ7.5CA | PDP | DDP | 7,5 | 8,33 | 9,21 | 1 | 12.9 | 232,56 | 100 |
| SMDJ8.0A | SMDJ8.0CA | CHDCND Lào | DDR | 8,0 | 8,89 | 9,83 | 1 | 13.6 | 220,59 | 50 |
| SMDJ8.5A | SMDJ8.5CA | PDT | DDT | 8,5 | 9,44 | 10h40 | 1 | 14.4 | 208,33 | 25 |
| SMDJ9.0A | SMDJ9.0CA | PDV | DDV | 9,0 | 10 giờ 00 | 11.10 | 1 | 15,4 | 194,81 | 10 |
| SMDJ10A | SMDJ10CA | PDX | DDX | 10,0 | 11.10 | 12:30 | 1 | 17,0 | 176,47 | 5 |
| SMDJ11A | SMDJ11CA | PDZ | DDZ | 11.0 | 12h20 | 13:50 | 1 | 18.2 | 164,84 | 5 |
| SMDJ12A | SMDJ12CA | TIỂU | DEE | 12.0 | 13:30 | 14h70 | 1 | 19.9 | 150,75 | 5 |
| SMDJ13A | SMDJ13CA | CỌC | DEG | 13.0 | 14h40 | 15:90 | 1 | 21,5 | 139,53 | 5 |
| SMDJ14A | SMDJ14CA | PEK | DEK | 14.0 | 15h60 | 17h20 | 1 | 23,2 | 129,31 | 5 |
| SMDJ15A | SMDJ15CA | PEM | DEM | 15,0 | 16:70 | 18h50 | 1 | 24,4 | 122,95 | 5 |
| SMDJ16A | SMDJ16CA | PEP | DEP | 16.0 | 17h80 | 19:70 | 1 | 26,0 | 115,38 | 5 |
| SMDJ17A | SMDJ17CA | MỖI | DER | 17,0 | 18:90 | 20:90 | 1 | 27,6 | 108,70 | 5 |
| SMDJ18A | SMDJ18CA | THÚ CƯNG | DET | 18.0 | 20:00 | 22.10 | 1 | 29,2 | 102,74 | 5 |
| SMDJ19A | SMDJ19CA | PEB | DEB | 19.0 | 21.10 | 23:30 | 1 | 30,8 | 97,47 | 5 |
| SMDJ20A | SMDJ20CA | PEV | DEV | 20,0 | 22h20 | 24h50 | 1 | 32,4 | 92,59 | 5 |
| SMDJ22A | SMDJ22CA | PEX | DEX | 22.0 | 24h40 | 26:90 | 1 | 35,5 | 84,51 | 5 |
| SMDJ24A | SMDJ24CA | PEZ | DEZ | 24.0 | 26:70 | 29:50 | 1 | 38,9 | 77,12 | 5 |
| SMDJ26A | SMDJ26CA | PFE | DFE | 26,0 | 28:90 | 31:90 | 1 | 42.1 | 71,26 | 5 |
| SMDJ28A | SMDJ28CA | PFG | DFG | 28,0 | 31.10 | 34:40 | 1 | 45,4 | 66,08 | 5 |
| SMDJ30A | SMDJ30CA | PFK | DFK | 30,0 | 33:30 | 36,80 | 1 | 48,4 | 61,98 | 5 |
| SMDJ33A | SMDJ33CA | PFM | DFM | 33,0 | 36,70 | 40,60 | 1 | 53,3 | 56,29 | 5 |
| SMDJ36A | SMDJ36CA | PFP | DFP | 36,0 | 40:00 | 44,20 | 1 | 58,1 | 51,64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40,0 | 44,40 | 49,10 | 1 | 64,5 | 46,51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43,0 | 47,80 | 52,80 | 1 | 69,4 | 43,23 | 5 |
| SMDJ45A | SMDJ45CA | PFV | DFV | 45,0 | 50,00 | 55:30 | 1 | 72,7 | 41,27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48,0 | 53:30 | 58,90 | 1 | 77,4 | 38,76 | 5 |
| SMDJ51A | SMDJ51CA | PFZ | DFZ | 51,0 | 56,70 | 62,70 | 1 | 82,4 | 36,41 | 5 |
| SMDJ54A | SMDJ54CA | RGE | DGE | 54,0 | 60,00 | 66:30 | 1 | 87,1 | 34,44 | 5 |
| SMDJ58A | SMDJ58CA | PGG | DGG | 58,0 | 64,40 | 71,20 | 1 | 93,6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | PGK | DGK | 60,0 | 66,70 | 73,70 | 1 | 96,8 | 30,99 | 5 |
| SMDJ64A | SMDJ64CA | PGM | DGM | 64,0 | 71.10 | 78,60 | 1 | 103,0 | 29.13 | 5 |
| SMDJ70A | SMDJ70CA | PGP | DGP | 70,0 | 77,80 | 86,00 | 1 | 113,0 | 26,55 | 5 |
| SMDJ75A | SMDJ75CA | PGR | DGR | 75,0 | 83:30 | 92.10 | 1 | 121,0 | 24,79 | 5 |
| SMDJ78A | SMDJ78CA | PGT | DGT | 78,0 | 86,70 | 95,80 | 1 | 126,0 | 23,81 | 5 |
| SMDJ80A | SMDJ80CA | PGB | DGB | 80,0 | 88,80 | 97,60 | 1 | 129,6 | 23.15 | 5 |
| SMDJ85A | SMDJ85CA | PGV | DGV | 85,0 | 94,40 | 104,00 | 1 | 137,0 | 21:90 | 5 |
| SMDJ90A | SMDJ90CA | PGX | DGX | 90,0 | 100,00 | 111,00 | 1 | 146,0 | 20,55 | 5 |
| SMDJ100A | SMDJ100CA | PGZ | DGZ | 100,0 | 111,00 | 123,00 | 1 | 162.0 | 18,52 | 5 |
| SMDJ110A | SMDJ110CA | PHE | DHE | 110,0 | 122,00 | 135,00 | 1 | 177,0 | 16:95 | 5 |
| SMDJ120A | SMDJ120CA | PHG | DHG | 120,0 | 133,00 | 147,00 | 1 | 193,0 | 15,54 | 5 |
| SMDJ130A | SMDJ130CA | PHK | ĐK | 130,0 | 144,00 | 159,00 | 1 | 209,0 | 14h35 | 5 |
| SMDJ140A | SMDJ140CA | PHB | DHB | 140,0 | 155,00 | 171,00 | 1 | 226,8 | 13.23 | 5 |
| SMDJ150A | SMDJ150CA | PHM | ĐHM | 150,0 | 167,00 | 185,00 | 1 | 243,0 | 12:35 | 5 |
| SMDJ160A | SMDJ160CA | PHP | DHP | 160,0 | 178,00 | 197,00 | 1 | 259,0 | 11:58 | 5 |
| SMDJ170A | SMDJ170CA | PHR | DHR | 170,0 | 189,00 | 209,00 | 1 | 275,0 | 10,91 | 5 |
| SMDJ180A | SMDJ180CA | PHT | DHT | 180,0 | 201,00 | 220,00 | 1 | 291,6 | 29/10 | 5 |
| SMDJ190A | SMDJ190CA | PHV | DHV | 190,0 | 211,00 | 232,00 | 1 | 307,8 | 9,75 | 5 |
| SMDJ200A | SMDJ200CA | PHW | DHW | 200,0 | 224,00 | 247,00 | 1 | 324.0 | 9,26 | 5 |
| SMDJ220A | SMDJ220CA | PHX | DHX | 220,0 | 246,00 | 272,00 | 1 | 356,0 | 8,43 | 5 |
| SMDJ250A | SMDJ250CA | PHZ | DHZ | 250,0 | 279,00 | 309,00 | 1 | 405.0 | 7,41 | 5 |
| SMDJ300A | SMDJ300CA | PJE | DJE | 300,0 | 335,00 | 371,00 | 1 | 486.0 | 6.17 | 5 |
| SMDJ350A | SMDJ350CA | PJG | DJG | 350,0 | 391,00 | 432,00 | 1 | 567,0 | 5,29 | 5 |
| SMDJ400A | SMDJ400CA | PJK | DJK | 400,0 | 447,00 | 494,00 | 1 | 648,0 | 4,63 | 5 |
| SMDJ440A | SMDJ440CA | PJM | DJM | 440,0 | 492,00 | 543,00 | 1 | 713.0 | 4.21 | 5 |
Ghi chú:
1. 1. Hậu tố 'A ' biểu thị thiết bị dung sai 5%.
2. 2.Thêm hậu tố 'CA' sau số bộ phận để chỉ định các thiết bị hai chiều.
3.Đối với thiết bị hai chiều có VRtừ 10 volt trở xuống, IRgiới hạn là gấp đôi.
Đặc trưng:
Dành cho các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
Rò rỉ thấp
Đơn vị Uni và hai chiều
Ngã ba thụ động bằng kính
Độ tự cảm thấp
Khả năng kẹp tuyệt vời
3000W Công suất cực đại ở dạng sóng 10 × 1000µs Tốc độ lặp lại (chu kỳ nhiệm vụ): 0,01%
Thời gian phản hồi nhanh: thường dưới 1,0ps từ 0 Volts đến VBRphút
điển hình tôiRít hơn 5μA trên 12V.
Hàn nhiệt độ cao: 260°C/40 giây ở đầu cuối
Hệ số nhiệt độ tối đa điển hình ΔVBR= 0,1% × VBR@25°C× ΔT
Gói nhựa có tính dễ cháy của phòng thí nghiệm Underwriters 94V-0
Mạ thiếc không chì
Không chứa halogen và tuân thủ RoHS
Chế độ lỗi điển hình là đoản mạch do điện áp hoặc dòng điện quá mức quy định
Thử nghiệm râu được tiến hành dựa trên JEDEC JESD201A theo bảng 4a và 4c của nó
IEC-61000-4-2 ESD 15kV(Không khí), 8kV (Liên hệ)
Bảo vệ ESD cho đường truyền dữ liệu theo tiêu chuẩn IEC 61000-4-2 (IEC801-2)
Bảo vệ EFT đường truyền dữ liệu theo tiêu chuẩn IEC 61000-4-4 (IEC801-4)
Các ứng dụng:
Các thiết bị TVS lý tưởng để bảo vệ giao diện I/O, bus VCC và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử Viễn thông, Máy tính, Công nghiệp và Tiêu dùng.
| Tham số | Biểu tượng | Giá trị | Đơn vị |
| Tiêu tán công suất xung cực đại với dạng sóng 10/1000µs (Hình 1)(Lưu ý 1), (Lưu ý 2) | PPPM | 3000 | Watt |
| Dòng xung cực đại có dạng sóng 10/1000µs.(Lưu ý1,Hình 3) | TÔIPP | Xem bảng tiếp theo | Ampe |
| Tản điện trên tản nhiệt vô hạn ở TL=75°C | PM(AV) | 6.0 | Watt |
| Dòng xung chuyển tiếp cực đại, sóng hình sin nửa đơn 8,3ms (Lưu ý 3) | TÔIFSM | 300 | Ampe |
| Điện áp chuyển tiếp tức thời tối đa ở 25A chỉ dành cho một chiều (Lưu ý 4) | V.F | 3,5/5,0 | Vôn |
| Giao lộ hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | oC |
|
Ghi chú: 1. Xung dòng điện không lặp lại, theo Hình 3 và giảm công suất trên TMỘT= 25oC trên Hình 2. 2. Được gắn trên các Tấm đồng 5,0mm x 5,0mm (dày 0,03mm) cho mỗi thiết bị đầu cuối. 3. Nửa sóng hình sin đơn 8,3ms hoặc sóng vuông tương đương, Chu kỳ hoạt động = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
