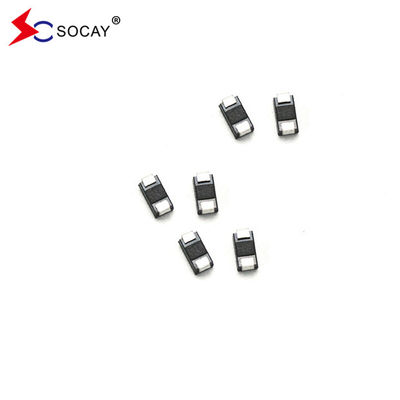

33V 2 chiều SMD TVS Diode SMAJ33CA, 53.3VC IPP 7.50A 400W Thời gian giao hàng nhanh
SMD TVS Diode SMAJ33CA DATASHEET:SMAJ_v2207.1.pdf
SMD TVS Diode SMAJ33CA Đánh giá tối đa (TA=25°C trừ khi có ghi chú khác):
| SMD TVS tham số | Biểu tượng | Giá trị SMD TVS | Đơn vị |
| SMD TVS Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 400 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 1.0 | Watt |
| SMD TVS Điện cao điểm phía trước, 8,3ms Đường sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 40 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) | VF | 3.5/5.0 | Điện áp |
| SMD TVS Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
Ghi chú: 1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2. 2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) Pad đồng cho mỗi đầu cuối. 3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
| Số bộ phận SMD TVS | Đánh dấu SMD TVS |
SMD TVS ngược Đứng ngoài Điện áp VRWM ((V) |
Phân tích SMD TVS Điện áp VBR (V) @IT |
Xét nghiệm SMD TVS Hiện tại IT (mA) |
SMD TVS tối đa Chèn chặt Điện áp VC @IPP (V) |
SMD TVS tối đa Đỉnh Nhịp tim IPP hiện tại (A) |
SMD TVS tối đa Quay lại IR rò rỉ @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
