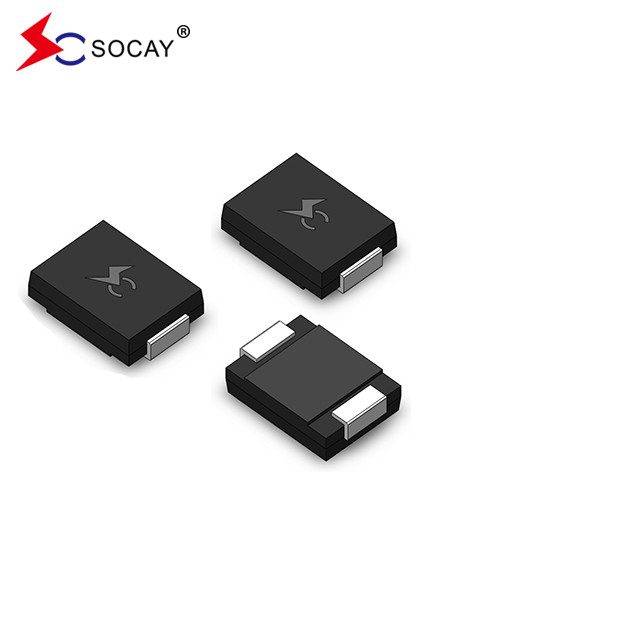

Phụ kiện bán buôn Diode TVS Diode 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
DATASHEET:SMDJ_v2107.1.pdf
Các thành phần TVS Diode tối đa Đánh giá (TA=25°C trừ khi có ghi chú khác):
| Các thành phần TVS Parameter | Biểu tượng | Các thành phần TVS Giá trị | Đơn vị |
| Các thành phần TVS Tiêu điểm xung điện phân tán với hình sóng 10/1000μs (Hình 1) (Ghi chú 1), (Ghi chú 2) |
PPPM |
3000 |
Watts |
| Các thành phần TVS Điện xung đỉnh với hình sóng 10/1000μs. (Ghi chú 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Các thành phần TVS Phân tán năng lượng trên tản nhiệt vô hạn ở TL=75°C | PM ((AV) | 6.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 300 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) |
VF |
3.5/5.0 |
Điện áp |
| Các thành phần TVS Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
Ghi chú:
1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2.
2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) Pad đồng cho mỗi đầu cuối.
3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút.
4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V.
