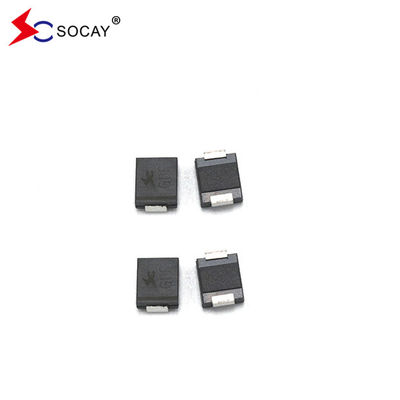

Diode áp suất thoáng qua Diode TVS Diode SMDJ Diodes áp suất thoáng qua SMDJ36A
DATASHEET:SMDJ_v2107.1.pdf
Tính năng của SMDJ TVS Diode:
u SMDJ TVS có thể được sử dụng trong các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
u Sự rò rỉ của SMDJ TVS là thấp
u SMDJ TVS này là một thành phần đơn hướng
u Khối kết nối thụ động bằng thủy tinh
u Nó có độ điện dẫn thấp
u SMDJ TVS có khả năng kẹp tuyệt vời
u 3000W Khả năng năng lượng đỉnh ở 10 × 1000μs hình sóng Tỷ lệ lặp lại (chu kỳ làm việc):0.01%
u Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 Volts đến VBR min
u SMDJ TVS' IR điển hình dưới 5μA trên 12V.
u Ống hàn nhiệt độ cao: 260°C/40 giây tại các đầu cuối
u hệ số nhiệt độ tối đa điển hình ΔVBR = 0,1% × VBR@25°C× ΔT
u Bao bì nhựa có Underwriters phòng thí nghiệm dễ cháy 94V-0
u Tin mat không chứa chì
u SMDJ TVS không có Halogen và tuân thủ RoHS
u Chế độ trục trặc điển hình là ngắn so với điện áp hoặc dòng quá xác định
u Kiểm tra râu được thực hiện dựa trên JEDEC JESD201A theo bảng 4a và 4c của nó
u IEC-61000-4-2 ESD 15kV ((Không khí), 8kV (Tiếp xúc)
u SMDJ TVS ESD bảo vệ đường truyền dữ liệu theo IEC 61000-4-2 (IEC801-2)
u Bảo vệ đường truyền dữ liệu theo EFT theo IEC 61000-4-4 (IEC801-4)
|
Số bộ phận SMDJ TVS |
Đánh dấu SMDJ TVS |
SMDJ TVS Voltage stand-off ngược VRWM (V) |
Động lực của các thiết bị truyền hình SMDJ @IT |
SMDJ TVS thử điện hiện tại IT (mA) |
SMDJ TVS Tăng điện áp kẹp tối đa VC @IPP (V) |
SMDJ TVS Điện xung đỉnh tối đa IPP (A) |
SMDJ TVS IR rò rỉ ngược tối đa @VRWM (μA) |
|||
|
Đơn vị |
Bi |
Đơn vị |
Bi |
MIN |
MAX |
|||||
| SMDJ36A | SMDJ36CA | PFP | DFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
