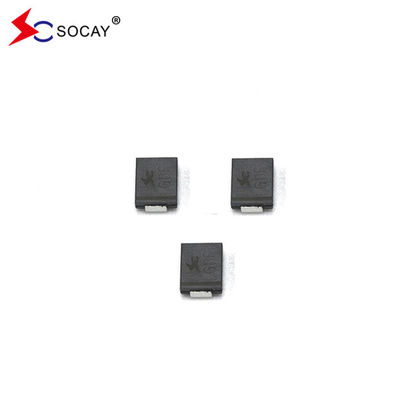

Thương hiệu SMDJ48A SMD Diode ức chế điện áp thoáng qua SMDJ Series 3000W 5V ~ 440V
DATASHEET:SMDJ_v2107.1.pdf
SMDJ48A SMD Transient Voltage Suppression Mô tả:
SMDJ48A SMD Transient Voltage Suppression được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| SMD TVS tham số | Biểu tượng | SMD TVS Giá trị | Đơn vị |
| SMD TVS Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) |
PPPM |
3000 |
Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| SMD TVS Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM ((AV) | 6.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 300 | Amps |
| SMD TVS Năng lượng chuyển tiếp tức thời tối đa ở 25A chỉ cho một chiều (Lưu ý 4) |
VF |
3.5/5.0 |
Điện áp |
| SMD TVS Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
Ghi chú:
1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2.
2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) Pad đồng cho mỗi đầu cuối.
3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút.
4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V.
|
Số bộ phận SMD TVS |
Đánh dấu SMD TVS |
SMD TVS Voltage stand-off ngược VRWM (V) |
Động lực của các thiết bị truyền hình SMD @IT |
SMD TVS thử điện hiện tại IT (mA) |
Năng lượng kẹp tối đa VC @IPP (V) |
Điện xung đỉnh tối đa IPP (A) |
IR rò rỉ ngược tối đa @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
