SMCJ33 SMCJ33C Cấu hình điện tử Bi-directional Transient Voltage Suppressor SMCJ Series TVS SMCJ33CA Diode DO-214AB
DATASHEET:SMCJ_v2107.1.pdf

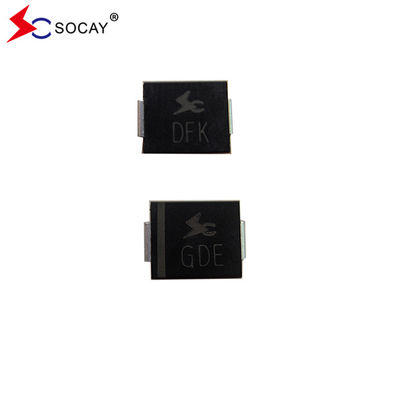

SMCJ Series TVS SMCJ33CA minh họa:
SMCJ Series TVS SMCJ33CA được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi các biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
SMCJ Series TVS SMCJ33CA
u TVS SMCJ33CA là Đối với các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
u Nó có rò rỉ thấp
u Nó là một đơn vị hai chiều
u Khối kết nối thụ động bằng thủy tinh
u TVS SMCJ33CA có điện dẫn thấp
u Khả năng kẹp tuyệt vời
u 1500W Khả năng năng lượng đỉnh ở 10 × 1000μs hình sóng Tỷ lệ lặp lại (chu kỳ làm việc):0.01%
| Số phần TVS | Đánh dấu TVS |
TVS ngược Đứng ngoài Điện áp VRWM (V) |
Phân tích TVS Điện áp VBR (V) @IT |
Xét nghiệm TVS Hiện tại IT (mA) |
TVS tối đa Chèn chặt Điện áp VC @IPP (V) |
Tối đa Đỉnh Nhịp tim IPP hiện tại (A) |
Tối đa Quay lại IR rò rỉ @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMCJ30A | SMCJ30CA | GFK | BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
| SMCJ33A | SMCJ33CA | GFM | BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
