SMCJ160CA TVS Diodes SCOAY SMCJ ESD Suppressors Bề mặt gắn

SMCJ160CA TVS Diodes SCOAY SMCJ ESD Suppressors Bề mặt gắn

SMCJ160CA TVS Diodes DATASHEET:SMCJ_v2107.1.pdf

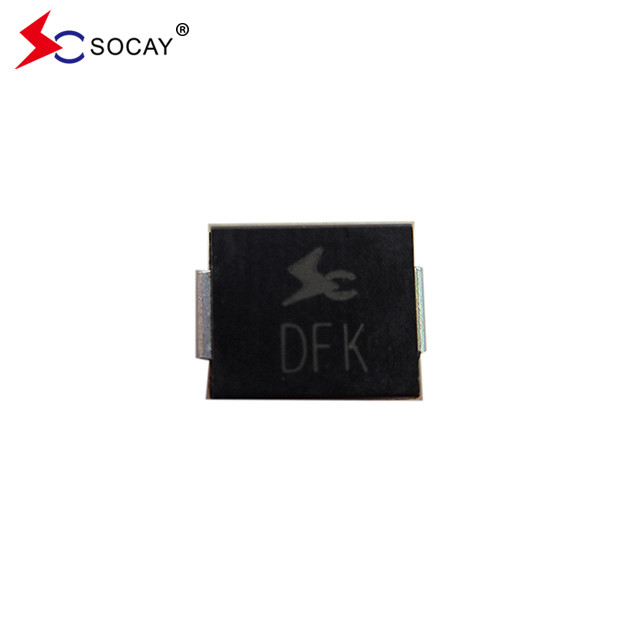

Hình minh họa SMCJ160CA TVS Diode:

SMCJ160CA TVS Diode được sử dụng trong viễn thông, máy tính, công nghiệp và ứng dụng điện tử tiêu dùng, là lý tưởng cho việc bảo vệ giao diện I / O, V_CCbus và các mạch dễ bị tổn thương khác.SMCJ160CA TVS Diode được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi điện áp chuyển tiếp do sét và các sự kiện điện áp chuyển tiếp khác.

Tính năng của SMCJ160CA TVS Diode:

• TVS Diode là cho các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
• SMCJ160CA có rò rỉ thấp
• TVS Diode này là một đơn vị hai chiều
• SMCJ160CA TVS Diode là kết nối thụ động kính
• TVS Diode có điện dẫn thấp
• SMCJ160CA TVS Diode có khả năng kẹp tuyệt vời
• Khả năng điện cực của SMCJ160CA TVS Diode ở dạng sóng 10 × 1000μs Tỷ lệ lặp lại (chu kỳ làm việc):0.01% là 1500W
• Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 Volts đến VBR min
• IR điển hình của SOCAY TVS Diode ít hơn 5μA trên 12V.
• Đuất nhiệt độ cao: 260°C/40 giây tại các đầu cuối
• Tỷ lệ nhiệt độ tối đa điển hình của SMCJ160CA TVS Diode ΔVBR = 0,1% × VBR@25°C× ΔT
• Bao bì nhựa có Underwriters phòng thí nghiệm dễ cháy 94V-0
• Tin mờ không chứa chì
• SMCJ160CA TVS Diode không có Halogen và tuân thủ RoHS
• Chế độ thất bại điển hình là ngắn từ điện áp hoặc dòng quá xác định
• Xét nghiệm râu được thực hiện dựa trên JEDEC JESD201A theo bảng 4a và 4c
• IEC-61000-4-2 ESD 15kV ((Không khí), 8kV (Tiếp xúc)
• SOCAY SMD TVS' ESD bảo vệ đường truyền dữ liệu theo IEC 61000-4-2 (IEC801-2)
• Bảo vệ đường truyền dữ liệu theo EFT theo IEC 61000-4-4 (IEC801-4)
