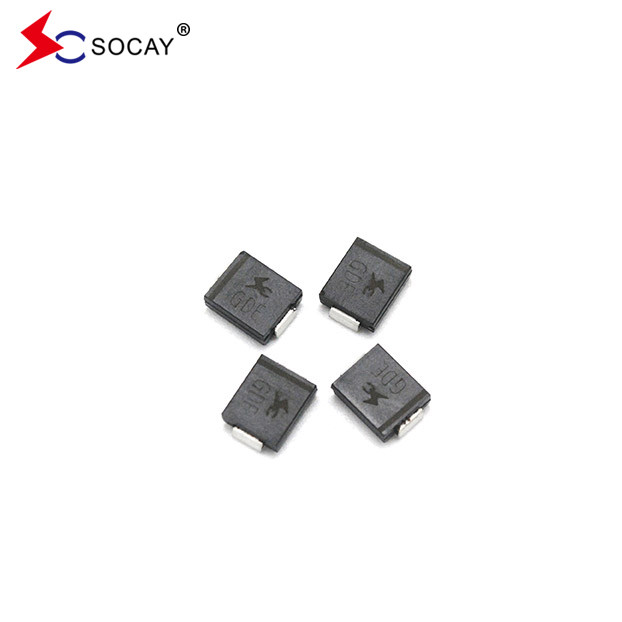

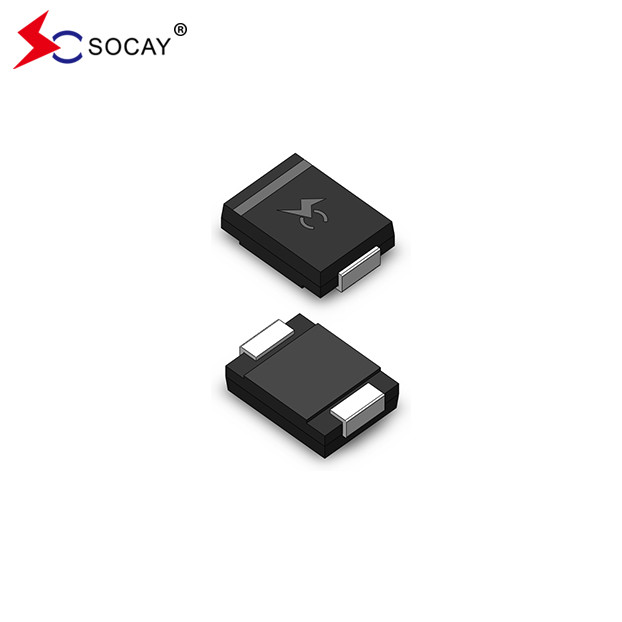

SMCJ TVS ESD Đèn ức chế DO-214AB-2 SMCJ90CA

SMCJ TVS ESD Đèn ức chế DO-214AB-2 SMCJ90CA

DATASHEET:SMDJ_v2107.1.pdf

TVS ESD Đèn điện hạ áp Mô tả:

SMCJ series SMCJ90CA được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác.

TVS ESD Diode ức chế Tính năng:

• SMCJ90CA là cho các ứng dụng gắn trên bề mặt để tối ưu hóa không gian bảng
• Sự rò rỉ của SMCJ90CA rất thấp
• SMCJ90CA là một đơn vị hai chiều
• Khối kết nối thụ động bằng thủy tinh
• Nó có độ điện dẫn thấp
• Nó có khả năng kẹp tuyệt vời.
• 1500W Khả năng năng lượng đỉnh ở 10 × 1000μs hình sóng Tỷ lệ lặp lại (chu kỳ làm việc):0.01%
• Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 Volts đến VBR min
• IR điển hình dưới 5μA trên 12V.
• Đuất nhiệt độ cao: 260°C/40 giây tại các đầu cuối
• Hệ số nhiệt độ tối đa điển hình ΔVBR = 0,1% × VBR@25°C× ΔT
• Bao bì nhựa có Underwriters phòng thí nghiệm dễ cháy 94V-0
• Tin mờ không chứa chì
• Không chứa halogen và tuân thủ RoHS
• Chế độ thất bại điển hình là ngắn từ điện áp hoặc dòng quá xác định
• Xét nghiệm râu được thực hiện dựa trên JEDEC JESD201A theo bảng 4a và 4c
• IEC-61000-4-2 ESD 15kV ((Không khí), 8kV (Tiếp xúc)
• Bảo vệ ESD của đường truyền dữ liệu theo IEC 61000-4-2 (IEC801-2)
• Bảo vệ đường truyền dữ liệu theo EFT theo IEC 61000-4-4 (IEC801-4)

TVS ESD Diode ức chế đặc tính điện (T_A=25°Ctrừ khi có ghi chú khác):
