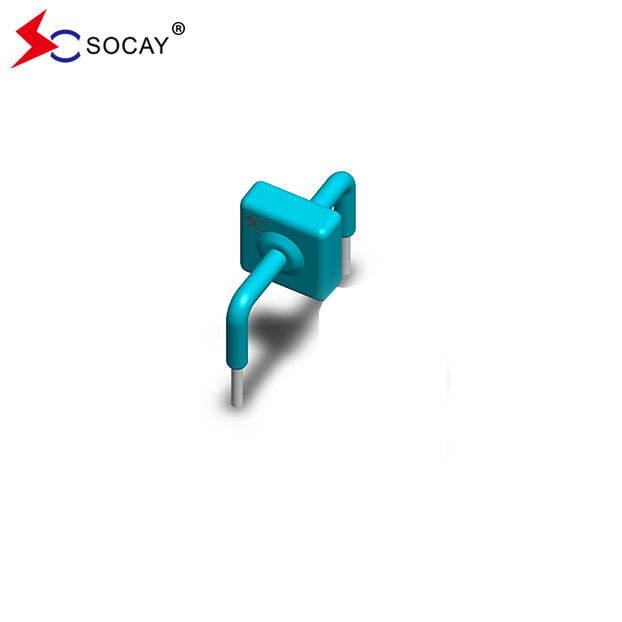

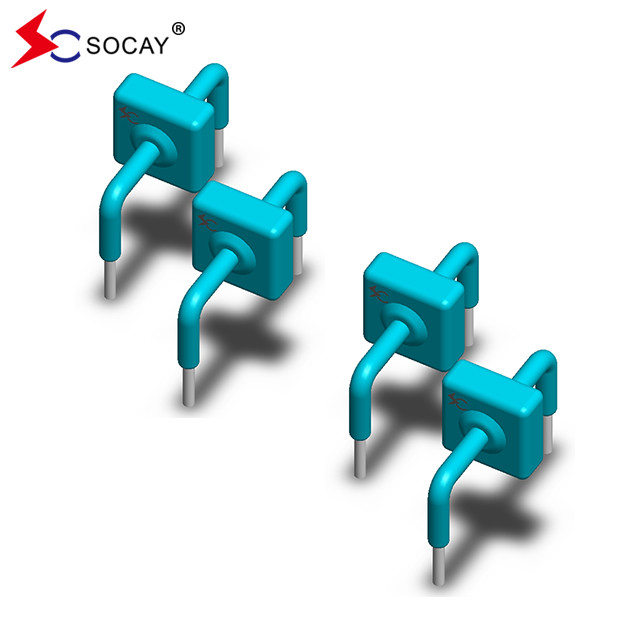

SOCAY Radial Lead TVS Diode KB-058 Blue Powder Surge Suppressor 6KA
DATASHEET:KB_v211.1.pdf
Phương pháp lựa chọn
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2.VRWM (đồng độ điện áp hoạt động) của thiết bị ≥ hoạt động bình thường trong mạch của khách hàng
3.VC (clamp voltage) giá trị < điện áp tối đa cho chip back-end
4Chọn gói và sức mạnh của thiết bị theo cổng ứng dụng và mức độ bảo vệ.
Mô tả:
Các ống TVS được sử dụng rộng rãi để bảo vệ các chất bán dẫn và các thiết bị nhạy cảm, thường là bảo vệ đèn diode.Năng lượng ức chế xung thoáng qua cao và điện áp kẹp thấp.
| Số phần | Phương thức ngưng ngược Điện áp | Điện áp ngắt | Kiểm tra Hiện tại | Hiện tại Đánh giá | Tối đa Chèn chặt Điện áp | Quay lại Rác thải | |
| VAC ((V) | VDC ((V) | VBR(V) MIN.@IT | Tôi...T (mA) | Tôi...PP8/20μs(KA) | VC(V) @IPP | Tôi...R (μA) @VDC | |
| KB-012 | 8.5 | 12.8 | 14 | 10 | 6 | 28 | 20 |
| KB-015 | 11 | 15 | 17 | 10 | 6 | 30 | 20 |
| KB-020 | 14 | 20 | 22 | 10 | 6 | 40 | 20 |
| KB-025 | 17 | 25 | 28 | 10 | 6 | 50 | 20 |
| KB-030 | 21 | 30 | 33 | 10 | 6 | 60 | 20 |
| KB-042 | 30 | 42 | 47 | 10 | 6 | 77 | 20 |
| KB-058 | 40 | 58 | 64 | 10 | 6 | 110 | 20 |
| KB-066 | 45 | 66 | 70 | 10 | 6 | 125 | 20 |
| KB-076 | 54 | 76 | 83 | 10 | 6 | 135 | 20 |
| KB-100 | 72 | 100 | 110 | 10 | 6 | 165 | 20 |
| KB-133 | 100 | 133 | 147 | 10 | 6 | 220 | 20 |
| KB-170 | 130 | 170 | 180 | 10 | 6 | 260 | 20 |
| KB-190 | 145 | 190 | 200 | 10 | 6 | 290 | 20 |
| KB-200 | 150 | 200 | 222 | 10 | 6 | 330 | 20 |
| KB-240 | 180 | 240 | 250 | 10 | 6 | 340 | 20 |
| KB-275 | 210 | 275 | 300 | 10 | 6 | 435 | 20 |
| KB-300 | 230 | 300 | 330 | 10 | 6 | 470 | 20 |
| KB-380 | 275 | 380 | 401 | 10 | 6 | 520 | 20 |
| KB-430 | 310 | 430 | 440 | 10 | 6 | 625 | 20 |
Phân loại
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 ((SMF),DO-214AC ((SMA),DO-214AA ((SMB),DO-214AB ((SMC)
công suất:200W~30000W
Thời gian phản ứng < 1PS, Với điện áp kẹp, yếu tố giới hạn điện áp.
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Đường nối hoạt động | TJ | -55 đến +150 | °C |
| Phạm vi nhiệt độ lưu trữ | TSTG | -55 đến +150 | °C |
| Đánh giá hiện tại1 | Tôi...PP | 6 | KA |
Ghi chú: | |||
| Trọng lượng | Nhà sản xuất liên lạc |
| Vụ án | Epoxy đóng gói |
| Nhà ga | Các dây dẫn bọc bạc, có thể hàn theo MIL-STD-750, Phương pháp 2026 |
