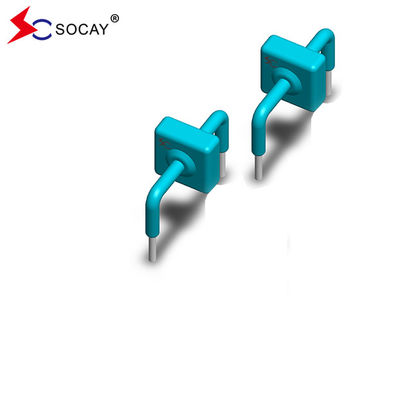

15KA Blue Powder Surge Suppressor TVS hai chiều Diode KD-076 20μA IR 145VC
DATASHEET:KD_v211.1.pdf
TVS Diode KD-076Mô tả:
Dòng KD của các máy ức chế quá khứ dòng điện cao đã được thiết kế đặc biệt để sử dụng trong bảo vệ đường AC và bất kỳ ứng dụng đòi hỏi (AC hoặc DC).Bất kỳ sự gia tăng điện áp do tăng dẫn điện hiện tại được giữ ở mức tối thiểuChúng cũng có thể được kết nối theo chuỗi và / hoặc song song để tạo ra các giải pháp bảo vệ công suất rất cao.
| Số phần |
Phương thức ngưng ngược Điện áp |
Điện áp ngắt |
Kiểm tra Hiện tại |
Hiện tại Đánh giá |
Tối đa Chèn chặt Điện áp |
Quay lại Rác thải |
|
| VAC ((V) | VDC ((V) |
VBR(V) MIN.@IT |
Tôi...T (mA) |
Tôi...PP8/20μs(KA) |
VC(V) @IPP |
Tôi...R (μA) @VDC |
|
| KD-012 | 8.5 | 12.8 | 14 | 10 | 15 | 28 | 20 |
| KD-015 | 11 | 15 | 17 | 10 | 15 | 30 | 20 |
| KD-020 | 14 | 20 | 22 | 10 | 15 | 40 | 20 |
| KD-025 | 17 | 25 | 28 | 10 | 15 | 50 | 20 |
| KD-030 | 21 | 30 | 33 | 10 | 15 | 60 | 20 |
| KD-042 | 30 | 42 | 47 | 10 | 15 | 77 | 20 |
| KD-058 | 40 | 58 | 64 | 10 | 15 | 110 | 20 |
| KD-066 | 45 | 66 | 70 | 10 | 15 | 125 | 20 |
| KD-076 | 54 | 76 | 85 | 10 | 15 | 145 | 20 |
TVS Diode KD-076Đặc điểm:
|
| TVS Diode KD-076Parameter | Biểu tượng | Giá trị | Đơn vị |
| TVS Diode hoạt động kết nối | TJ | -55 đến +150 | °C |
| Phạm vi nhiệt độ lưu trữ | TSTG | -55 đến +150 | °C |
| TVS Diode Current Rating1 | Tôi...PP | 15 | KA |
|
Ghi chú: |
|||
| TVS Diode KD-076 trọng lượng | Nhà sản xuất liên lạc |
| TVS Diode KD-076 Case | Epoxy đóng gói |
| TVS Diode KD-076 | Các dây dẫn bọc bạc, có thể hàn theo MIL-STD-750, Phương pháp 2026 |
