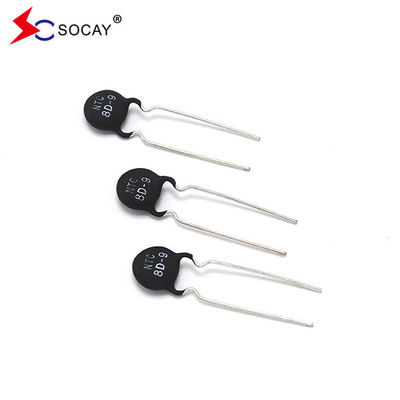

Năng lượng cao MF72-SCN8D-9 Power Thermistor Ф9mm NTC Thermistor cho nguồn cung cấp điện chế độ chuyển đổi
DATASHEET:MF72-SCN8D-9_v2105.1.pdf
| PhầnSố |
Kháng chiến ở tuổi 25°C ± 20% |
Max. Được phép Wlàm việc Ctiền thuê |
Rtồn tại dưới tải (mΩ) |
Phân tán Nguyên nhân |
Nhiệt Thời gian Thường xuyên |
Năng lượng tối đa cho phép @240Vac |
| R25(Ω) | Tôi...tối đa(A) | (mΩ) | δ(mW/°C) | τ(Sec.) | C ((uF) | |
| MF72-SCN8D-9 | 8 | 2 | 400 | 11 | 32 | 110 |
Về NTC
NTC là viết tắt của hệ số nhiệt độ âm, có nghĩa là hệ số nhiệt độ âm.Nó thường đề cập đến vật liệu hoặc thành phần bán dẫn có hệ số nhiệt độ âm lớnThông thường, NTC mà chúng ta đề cập đến là một nhiệt điện với hệ số nhiệt độ âm, hoặc NTC nhiệt điện ngắn.nó là một loại điện trở cảm biến có giá trị điện trở giảm khi nhiệt độ tăng.
NTC thermistor là một cảm biến nhiệt độ rất đơn giản rất phổ biến trong thiết bị điện tử tiêu dùng.và giá trị kháng của nó giảm dần dần khi nhiệt độ tăng.
Nhiệt phân NTC được làm bằng oxit kim loại như mangan, coban, niken và đồng như các vật liệu chính, và được sản xuất bằng cách sử dụng các quy trình gốm.Những vật liệu oxit kim loại này có tính chất bán dẫn bởi vì chúng hoàn toàn tương tự như germaniumKhi nhiệt độ thấp, số lượng chất mang (electron và lỗ) của các vật liệu oxit này là nhỏ,vì vậy giá trị kháng cự là cao; khi nhiệt độ tăng, số lượng chất mang tăng, do đó giá trị kháng giảm.
Đặc điểm:
|
| Số phần | Loại L | Số lượng (phần/thùng) |
| MF72-SCN8D-9 | Lngắn | 1000 |
| Ldài | 500 |
| Tôi...thê | Điều kiện thử nghiệm / Phương pháp | Kết quả thử nghiệm |
|
Độ bền kéo của các nhà ga |
Thiết chặt cơ thể với một tải áp dụng cho mỗi dẫn 3.0Kg trong 1sec. | Không bị phá vỡ và hư hại |
|
Xếp Sức mạnh của Tthùng |
Giữ tay cơ thể 1.0kg trên một đầu cuối vòng 90 rồi quay trở lại. | Không bị phá vỡ và hư hại |
| Khả năng hàn | Khi sợi chì được ngâm trong bồn tắm 0f 235 ± 5 °C trong 3 giây sau khi ngâm trong luồng nhựa 25% tỷ lệ khả năng hàn của bề mặt sợi chì nên vượt quá 95%. | Hơn 95% khả năng hàn |
| Thử nghiệm chu kỳ tạm thời |
(-40°C×→+25°C×3 phút) × 5 Chu kỳ (-85°C×→+25°C×3 phút) × 5 Chu kỳ |
∆ΔR/R≤ ± 20 % |
| Xét độ ẩm | 45°C 95% RH × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Thời lượng tải | 6 AMP × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Xét nghiệm cách nhiệt | DC 700V | R≥500MΩ |
Phương pháp và ứng dụng lựa chọn NTC Thermister
I.Phương pháp lựa chọn
Kháng năng lượng bằng không dựa trên nhiệt độ môi trường hoạt động tối đa.
Dòng điện trạng thái ổn định tối đa ở nhiệt độ môi trường tối đa lớn hơn dòng điện hoạt động dài hạn tối đa của khách hàng, với một biên.
II.Yêu cầu
Chuyển nguồn cung cấp điện, bộ điều hợp, bộ sạc nhanh PD, động cơ điện tử, vv
Về SOCAY
Chúng tôi là nhà sản xuất và nhà cung cấp của NTC, Diode ect linh kiện thụ động hơn 20 năm từ Trung Quốc. Nếu bạn có bất kỳ yêu cầu nào xin vui lòng liên hệ với chúng tôi một cách tự do.
