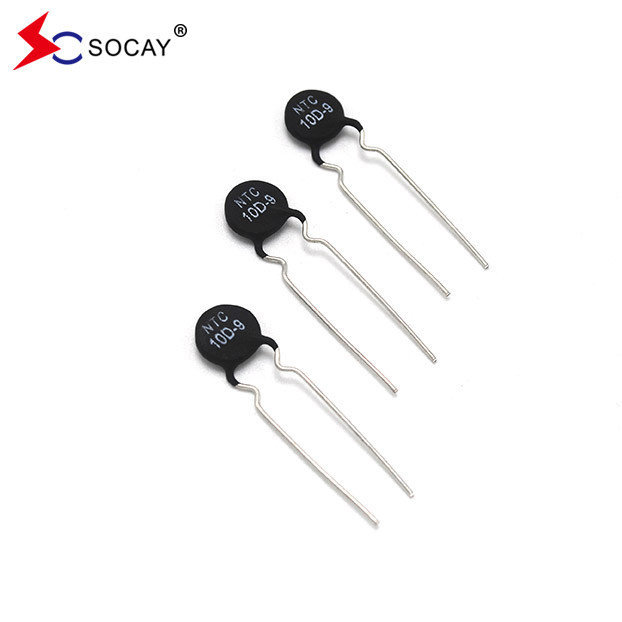

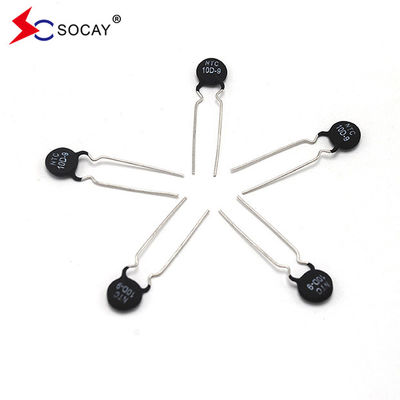

Socay NTC MF72 Series MF72-SCN10D-9 Power Thermistor thích hợp cho biến áp / Bộ điều hợp / Máy chiếu
DATASHEET:MF72-SCN10D-9_v2105.1.pdf
| PhầnSố |
Kháng chiến ở tuổi 25°C ± 20% |
Max. Được phép Wlàm việc Ctiền thuê |
Rtồn tại dưới tải (mΩ) |
Phân tán Nguyên nhân |
Nhiệt Thời gian Thường xuyên |
Năng lượng tối đa cho phép @240Vac |
| R25(Ω) | Tôi...tối đa(A) | (mΩ) | δ(mW/°C) | τ(Sec.) | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
Tài liệu chính
Kết nối hàng loạt trên mạch, ở nhiệt độ phòng, giá trị kháng NTC là lớn, trong thời điểm mạch được kết nối, có thể đóng một vai trò giới hạn hiện tại; khi mạch hoạt động bình thường,NTC do sự gia tăng nhiệt độ do dòng điện đi qua, tại thời điểm này giá trị kháng cự giảm, sẽ không ảnh hưởng đến hoạt động bình thường của mạch.
Đặc điểm:
|
Điều kiện lưu trữ sản phẩm:
|
u Điều kiện lưu trữ: Nhiệt độ lưu trữ: -10 °C ~ +40 °C. Độ ẩm tương đối: ≤ 75% RH. Giữ xa không khí ăn mòn và ánh sáng mặt trời. Thời gian lưu trữ: 1 năm.
|
| Số phần | Loại L | Số lượng (phần/thùng) |
| MF72-SCN10D-9 | Lngắn | 1000 |
| Ldài | 500 |
| Tôi...thê | Điều kiện thử nghiệm / Phương pháp | Kết quả thử nghiệm |
|
Độ bền kéo của các nhà ga |
Thiết chặt cơ thể với một tải áp dụng cho mỗi dẫn 3.0Kg trong 1sec. | Không bị phá vỡ và hư hại |
|
Xếp Sức mạnh của Tthùng |
Giữ tay cơ thể 1.0kg trên một đầu cuối vòng 90 rồi quay trở lại. | Không bị phá vỡ và hư hại |
| Khả năng hàn | Khi sợi chì được ngâm trong bồn tắm 0f 235 ± 5 °C trong 3 giây sau khi ngâm trong luồng nhựa 25% tỷ lệ khả năng hàn của bề mặt sợi chì nên vượt quá 95%. | Hơn 95% khả năng hàn |
| Thử nghiệm chu kỳ tạm thời |
(-40°C×→+25°C×3 phút) × 5 Chu kỳ (-85°C×→+25°C×3 phút) × 5 Chu kỳ |
∆ΔR/R≤ ± 20 % |
| Xét độ ẩm | 45°C 95% RH × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Thời lượng tải | 6 AMP × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Xét nghiệm cách nhiệt | DC 700V |
R≥500MΩ
|
Nguyên tắc làm việc của NTC
Kết nối hàng loạt trên mạch, ở nhiệt độ phòng, giá trị kháng NTC là lớn, trong thời điểm mạch được kết nối, có thể đóng một vai trò giới hạn hiện tại; khi mạch hoạt động bình thường,NTC do sự gia tăng nhiệt độ do dòng điện đi qua, tại thời điểm này giá trị kháng cự giảm, sẽ không ảnh hưởng đến hoạt động bình thường của mạch.
