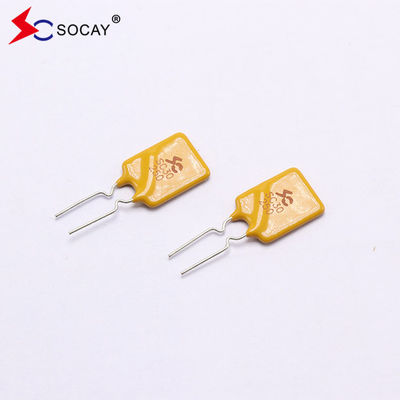

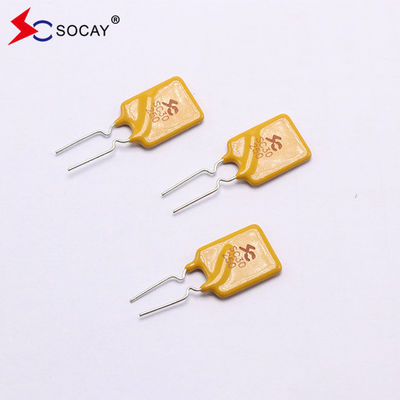

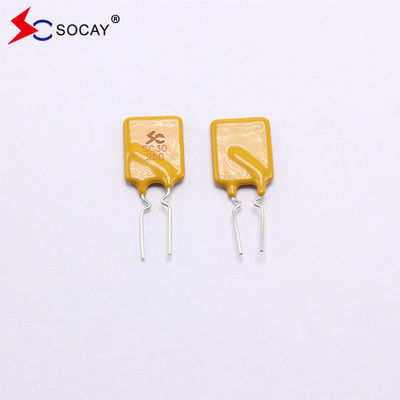

SC30-250SW0D 2.5A PPTC Fuse có thể đặt lại Năng lượng tối đa 30Vdc đáp ứng các yêu cầu UL94V-0
DATASHEET:SC30-250SW0D_v96.2.pdf
Các thông số điện:
| Số phần | Tôi giữ A. | Tôi đi du lịch (A) |
V max (Vdc) |
Tối đa. (A) |
Pdtype (W) |
Thời gian tối đa Cho Trip |
Kháng chiến | |||
|
Hiện tại (A) |
Thời gian (S) |
R phút (Ω) |
R max (Ω) |
R1max (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
Vui lòng liên hệ với chúng tôi nếu bạn cần trang dữ liệu đầy đủ hoặc thông tin thêm
Đặc điểm sản phẩm của các bộ an toàn có thể đặt lại:
Sự khác biệt rõ ràng nhất giữa các bộ an toàn polymer có thể đặt lại và các bộ an toàn thông thường là các đặc điểm có thể đặt lại của chúng.một bộ an toàn polymer có thể được thiết lập lại có thể cung cấp bảo vệ quá mức nhiều lần trong khi một bộ an toàn thông thường phải được thay thế một khi nó thổi cho mạch hoạt động đúng cáchTrong môi trường quá nóng và quá ẩm, một số đặc điểm của các bộ an toàn polymer có thể bị hư hỏng; trong điều kiện lưu trữ bình thường,Tuổi thọ của các bộ an toàn có thể đặt lại bằng polyme có thể được coi là không giới hạn.
Chọn bộ bảo hiểm có thể khôi phục lại:
Khi lựa chọn PPTC, các nguyên tắc sau đây nên được tuân thủ và mô hình phù hợp nên được lựa chọn dựa trên điện áp hoạt động tối đa V của đường dây,dòng điện hoạt động bình thường I, dòng lỗi IF và nhiệt độ môi trường tối đa TMAX. Ở nhiệt độ môi trường tối đa hoạt động TMAX, phải tuân thủ các quy định sau:
1- Lựa chọn IH duy trì hiện tại: IH duy trì hiện tại là lớn hơn một chút so với hiện tại hoạt động I;
2. Lựa chọn IF dòng lỗi: IF dòng lỗi nên lớn hơn hiện tại kích hoạt IT và nhỏ hơn hiện tại tối đa I max;
3. Điện áp tối đa V max: Điện áp tối đa V max lớn hơn điện áp hoạt động của đường dây. Khi chọn PPTC, nhiệt độ hoạt động phải được xem xét và giảm xuống.
Biểu đồ Rerating nhiệt độgiữ(A):
| Nhiệt độ hoạt động môi trường | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| Giảm phần trăm | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
Phương pháp thử nghiệm và yêu cầu:
| Kiểm tra | Điều kiện thử nghiệm | Các tiêu chí chấp nhận/từ chối |
| Kháng chiến | Trong không khí tĩnh @ 25 ± 2 °C | Rmin≤R≤Rmax |
| Giữ dòng | 60 phút, ở Ihold, trong không khí tĩnh @ 25 ± 2 °C | Không có chuyến đi |
| Thời gian đi du lịch | Dòng điện được chỉ định, Vmax, @25±2°C | T≤ Thời gian tối đa cho chuyến đi |
| Cuộc sống chu kỳ du lịch | Vmax, Imax, 100 chu kỳ | Không cung hoặc đốt cháy |
| Khả năng chịu đựng trong chuyến đi | Vmax,24h | Không cung hoặc đốt cháy |
Thông số kỹ thuật vật lý:
| Vật liệu chì |
0.03-1.85A Thép bọc đồng 2.50-5.00A Vàng tráng |
| Đặc điểm hàn | Khả năng hàn theo MIL-STD-202, Phương pháp 208E |
| Vật liệu cách nhiệt | Polymer epoxy chống cháy đã được khắc phục đáp ứng các yêu cầu UL 94V-0. |
| Nhãn thiết bị | Được đánh dấu bằng SC, điện áp, dòng điện |
Bao bì Số lượng:
| Số phần | Số lượng (phần/vòng) |
| SC30-250SW0D | 1000 |
Ứng dụng
Các sản phẩm kỹ thuật số, Máy ảnh, Điện thoại di động, khung ảnh, Bảng điều khiển, đồ chơi, màn hình LCD, nguồn điện,
Thiết bị truyền thông, sản phẩm bảo mật, âm thanh, chuyển đổi. Nó được sử dụng trong hầu hết các sản phẩm nguồn điện điện áp thấp và các gói bảo vệ sét, v.v.
