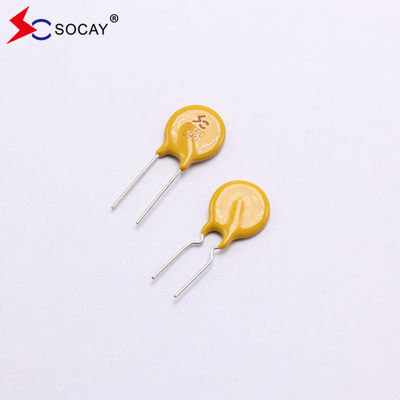

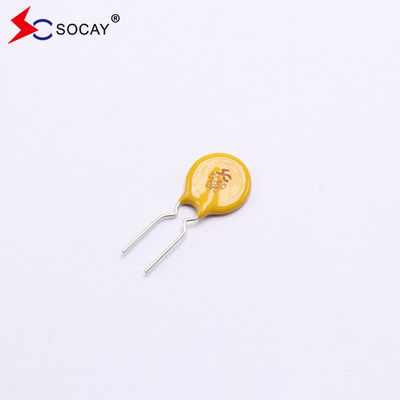

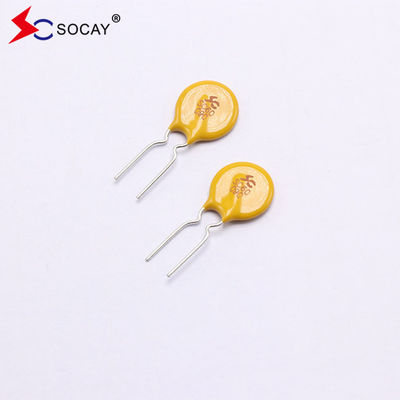

Phương tiện bảo hiểm có thể cài đặt lại SC60-090CW0D I giữ 0.9A Năng lượng tối đa 60Vdc
PPTC Fuse có thể thiết lập lại DATASHEET:SC60-090CW0D_v96.2.pdf
Phương pháp lựa chọn
1, Giá trị cố định (đối với dòng điện) > dòng điện hoạt động bình thường trong mạch Vmax ≥ điện áp bình thường trong mạch, nhiệt độ xung quanh.
2,Tập suất hoạt động của khách hàng chia cho hệ số nhiệt độ ≤ dòng điện hoạt động của sản phẩm.
Các thông số điện:
| PhầnSố | Tôi...giữ(A) | Tôi...chuyến đi(A) |
Vtối đa (Vdc) |
Tôi...tối đa (A) |
Pdtype (W) |
Thời gian tối đa Cho Trip |
Rtồn tại | |||
| Fuse PPTC có thể thiết lập lại |
Hiện tại (A) |
Thời gian (S) |
Rphút (Ω) |
Rtối đa (Ω) |
R1tối đa (Ω) |
|||||
| SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
Tính năng của PPTC polymer nhiệt điện với hệ số nhiệt độ tích cực (chất bảo hiểm có thể đặt lại)
> Nhạy cảm với dòng điện và nhiệt độ, kháng cự tăng khi nhiệt độ và dòng điện tăng;
> Tốc độ phản ứng của PPTC polymer nhiệt đạm hệ số nhiệt độ dương (fuse có thể đặt lại) chậm, thường là hàng chục mili giây hoặc thậm chí giây,và dòng điện không chảy qua PPTC polymer nhiệt đạm hệ số nhiệt độ dương (sản phẩm bảo hiểm có thể cài đặt lại). liên quan;
> Nó có đặc tính tự phục hồi và có thể được sử dụng nhiều lần trong các mạch trong phạm vi sử dụng tiêu chuẩn của nó;
> PPTC polymer nhiệt đạm hệ số nhiệt độ dương (fuse có thể đặt lại) có giá trị kháng thấp trong điều kiện hoạt động bình thường của mạch và hầu như không có tác động đến mạch;
> Khi sử dụng, PPTC polymer nhiệt điện với hệ số nhiệt độ dương (fuse có thể đặt lại) được kết nối theo chuỗi trong mạch;
> Sản phẩm PPTC polymer nhiệt độ tích cực của chúng tôi có hệ số nhiệt đạm (sản phẩm bảo hiểm có thể đặt lại) duy trì dòng 30mA ~ 14A và điện áp chịu đựng tối đa 5V ~ 600V.
Ứng dụng bảo hiểm PPTC có thể thiết lập lại:
|
u USB hub, cổng và thiết bị ngoại vi u Cổng điện u cổng IEEE1394 u Bảo vệ động cơ u Máy tính và thiết bị ngoại vi u Điện tử chung |
Biểu đồ Rerating nhiệt độgiữ(A):
| Nhiệt độ hoạt động môi trường | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| Giảm phần trăm | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
Phương pháp thử nghiệm và yêu cầu:
| Kiểm tra | Điều kiện thử nghiệm | Các tiêu chí chấp nhận/từ chối |
| Kháng chiến | Trong không khí tĩnh @ 25 ± 2 °C | Rmin≤R≤Rmax |
| Giữ dòng | 60 phút, ở Ihold, trong không khí tĩnh @ 25 ± 2 °C | Không có chuyến đi |
| Thời gian đi du lịch | Dòng điện được chỉ định, Vmax, @25±2°C | T≤ Thời gian tối đa cho chuyến đi |
| Cuộc sống chu kỳ du lịch | Vmax, Imax, 100 chu kỳ | Không cung hoặc đốt cháy |
| Khả năng chịu đựng trong chuyến đi | Vmax,24h | Không cung hoặc đốt cháy |
Các thông số kỹ thuật vật lý của bộ an toàn PPTC có thể thiết lập lại:
| Vật liệu chì |
0.03-1.85A Thép bọc đồng 2.50-5.00A Vàng tráng |
| Đặc điểm hàn | Khả năng hàn theo MIL-STD-202, Phương pháp 208E |
| Vật liệu cách nhiệt | Polymer epoxy chống cháy đã được khắc phục đáp ứng các yêu cầu UL 94V-0. |
| Nhãn thiết bị | Được đánh dấu bằng SC, điện áp, dòng điện |
Số lượng bao bì an toàn PPTC có thể cài đặt lại:
| Số phần | Số lượng (phần/vòng) |
|
SC60-090CW0D |
1000 |
Ứng dụng
Các sản phẩm kỹ thuật số, Máy ảnh, Điện thoại di động, khung ảnh, Bảng điều khiển, đồ chơi, màn hình LCD, nguồn điện, thiết bị truyền thông, sản phẩm an ninh, âm thanh, chuyển đổi.Nó được sử dụng trong hầu hết các sản phẩm nguồn điện điện áp thấp, và các gói bảo vệ sét, vv
