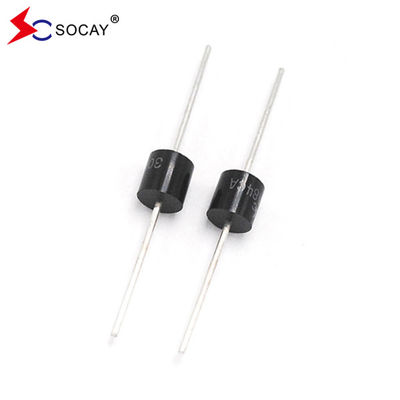

Socay 8KP100CA Bi-Directional TVS Axial Lead Transient Voltage Suppressors
DATASHEET:8KP Series_v2309.1.pdf
8KP100CA TVS DiodeHồ sơ:
Dòng 8KP được thiết kế để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
8KP100CA TVS Diode Ứng dụng
Thiết bị TVS phù hợp để bảo vệ giao diện I / O, bus Vcc và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử viễn thông, máy tính, công nghiệp và tiêu dùng.
8KP100CA TVS Diode
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 8000 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 8.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 500 | Amps |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
Đặc điểm điện
| Số phần | Quay lại | Phân loại | Kiểm tra | Tối đa | Tối đa | Tối đa | ||
| Đơn vị | Bi | MIN | MAX | |||||
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 | 78.6 | 5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
| 8KP85A | 8KP85CA | 85 | 94.4 | 104.0 | 5 | 137.0 | 59.1 | 5 |
| 8KP90A | 8KP90CA | 90 | 100.0 | 111.0 | 5 | 146.0 | 55.5 | 5 |
| 8KP100A | 8KP100CA | 100 | 111.0 | 123.0 | 5 | 162.0 | 50.0 | 5 |
Lưu ý:
