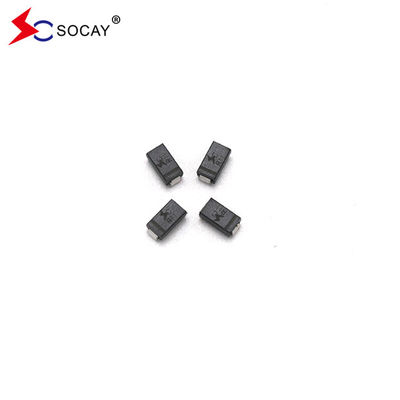

Socay TVS Diodes 400w 22V Bề mặt gắn máy ức chế điện áp tạm thời SMAJ22A SMC
DATASHEET:SMAJ_v2207.1.pdf
Lời giới thiệu ngắn gọn:
Dòng SMAJ được thiết kế để bảo vệ thiết bị điện tử khỏi điện áp chuyển tiếp do sét và các sự kiện điện áp chuyển tiếp khác.
Ứng dụng:
Các thiết bị TVS hoàn hảo để bảo vệ giao diện I / O, bus VCC và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử viễn thông, máy tính, công nghiệp và tiêu dùng.
| Số phần | Merking | Phương thức ngưng ngược Điện áp VRWM ((V) |
Điện áp ngắt VBR (V) @IT |
Kiểm tra Hiện tại IT ((mA) |
Tối đa Chèn chặt Điện áp VC @IPP (V) |
Tối đa Đỉnh Điện xung IPP (A) |
Tối đa Khẩu thoát ngược IR @VRWM (μA) |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| SMAJ45A | SMAJ45CA | CV | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | Phó Chủ tịch | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | Anh ấy | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | Tổng giám đốc | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | HK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
Ghi chú:
1.1.Điều phụ "A" biểu thị thiết bị khoan dung 5%.
2. 2. Thêm hậu tố "CA" sau số phần để xác định các thiết bị hai chiều.
3. 3.Đối với các thiết bị hai chiều có VRcủa 10 volt và dưới, IRgiới hạn là gấp đôi.
Đặc điểm:
Khối nối được thụ động bằng thủy tinh
Khả năng dẫn điện thấp
Rác thải thấp
Đơn vị đơn và hai chiều
Khả năng kẹp là tuyệt vời
Bọc bằng thiếc mờ không chì.
Không chứa halogen và tuân thủ RoHS
Để tối ưu hóa không gian bảng cho các ứng dụng gắn trên bề mặt
Bao bì nhựa có mức độ dễ cháy của Phòng thí nghiệm bảo hiểm 94V-0.
Định nghĩa quá cao về điện áp hoặc dòng điện là một nguyên nhân phổ biến của sự cố
Xét nghiệm Whisker được thực hiện theo JEDEC JESD201A, cụ thể theo bảng 4a và 4c.
Thiết bị có khả năng năng lượng đỉnh 400W khi sử dụng tỷ lệ lặp lại hình sóng 10 × 1000μs (chu kỳ làm việc) 0,01%.
Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 Volts đến VBR min
Thông thường hồng ngoại (IR) nhỏ hơn 5 microamp (μA) trên 12 volt.
Nêu tại nhiệt độ cao: các đầu cuối nên được làm nóng đến 260 °C trong 40 giây.
IEC-61000-4-2 ESD 15kV ((Không khí), 8kV (Tiếp xúc)
Hệ số nhiệt độ tối đa điển hình ΔVBR = 0,1% × VBR@25°C× ΔT
Bảo vệ ESD các đường dẫn dữ liệu theo IEC 61000-4-2 ((IEC801-2)
Bảo vệ đường truyền dữ liệu theo EFT theo IEC 61000-4-4 ((IEC801-4)
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 400 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 1.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 40 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Lưu ý 4) | VF | 3.5/5.0 | Điện áp |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
Ghi chú:
1Áp dụng một xung điện không lặp lại như được hiển thị trong hình 3 và giảm nhiệt độ trên TA = 25 ° C như trong hình 2. 2.
2Đặt thiết bị trên các miếng đệm đồng 5,0 mm x 5,0 mm (0,03 mm dày) trên mỗi đầu cuối.
3Thiết bị nên tạo ra một sóng sinus nửa hoặc sóng vuông tương đương với thời gian 8,3ms. Chu kỳ làm việc không nên vượt quá 4 xung mỗi phút. Các chất lấp không cần thiết đã được loại bỏ.
4Điện áp phía trước (VF) nên dưới 3,5V cho các giá trị VBR dưới 200V và dưới 6,5V cho các giá trị VBR trên 201V. Tất cả các đơn vị và số liệu nên được tuân thủ nghiêm ngặt.
