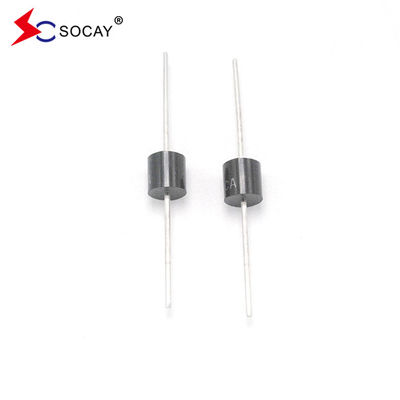

Nhà cung cấp nhà máy Socay 8000W TVS Diode 8KP51A Trục dẫn điện áp tạm thời
DATASHEET:8KP Series_v2309.1.pdf
8KP51A Giới thiệu ngắn:
Dòng 8KP được thiết kế để bảo vệ các thành phần điện tử nhạy cảm khỏi điện áp thoáng qua do đâm sét và các sự kiện điện áp thoáng qua khác.
| Số phần |
Quay lại Đứng ngoài Điện áp VRWM (V) |
Phân loại Điện ápVBR (V) @IT |
Kiểm tra Hiện tại Tôi...T (mA) |
Tối đa Chèn chặt Điện áp VC (V) @IPP |
Tối đa Đỉnh Nhịp tim Hiện tại Tôi...PP(A) |
Tối đa Quay lại Rác thảiTôi...R (μA) @VRWM |
||
| Đơn vị | Bi | MIN | MAX | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 |
78.6 |
5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP51A Đặc điểm:
|
u Rác thải thấp u Đơn vị đơn và hai chiều u Khối kết nối thụ động bằng thủy tinh trong gói P600 u Khả năng kẹp xuất sắc u 8000 W Lượng đỉnh với hình sóng 10 × 1000 μs Tỷ lệ lặp lại (chu kỳ làm việc) 0,01% Chu kỳ làm việc tỷ lệ u Thời gian phản hồi nhanh cho các yêu cầu u Phù hợp với RoHS
|
8KP51AỨng dụng:
Thiết bị TVS lý tưởng để bảo vệ giao diện I / O, bus VCC và các mạch điện tử nhạy cảm khác được sử dụng trong viễn thông, máy tính cá nhân, ứng dụng điện tử công nghiệp và tiêu dùng.
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 8000 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Lưu ý 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM(AV) | 8.0 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 500 | Amps |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
