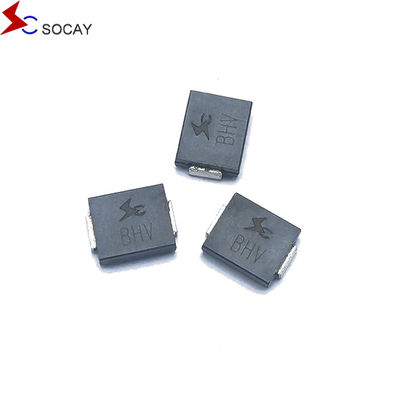

Socay TVS Diodes chuyển đổi nhanh DO-214AB 8.0SMDJ 8000W 14V Surface Mount Transient Voltage Suppressor
DATASHEET:8.0SMDJ_v2107.1.pdf
| Trọng lượng | 00,007 ounce, 0,21 gram |
| Vụ án | JEDEC DO-214AB đúc nhựa trên đường nối thủy tinh thụ động |
| Độ cực | Dải màu biểu thị cathode ngoại trừ Bipolar |
| Nhà ga | Các dây dẫn bọc thép mờ, có thể hàn theo JESD22-B102D |
Phương pháp chọn
1Để xác định sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng và mức độ bảo vệ cần thiết.
2Giá trị VRWM của thiết bị phải lớn hơn hoặc bằng điện áp hoạt động bình thường trong mạch của khách hàng.
3Đảm bảo rằng giá trị điện áp VC (clamp voltage) thấp hơn điện áp tối đa cho chip back-end.
4Chọn gói thiết bị thích hợp và sức mạnh dựa trên cổng ứng dụng và mức độ bảo vệ.
Mô tả:
Dòng 8.0SMDJ được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần | Đánh dấu |
Quay lại |
Phân loại |
Kiểm tra |
Tối đa |
Tối đa |
Tối đa |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
Đặc điểm:
Ứng dụng:
Thiết bị TVS là lý tưởng để bảo vệ các giao diện I/O, bus VCC và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử viễn thông, máy tính, công nghiệp và tiêu dùng.
| Năng lượng tối đa (TA=25°C trừ khi có ghi nhận khác) | |||
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 8000 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Ghi chú 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM ((AV) | 6.5 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 300 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Ghi chú 4) | VF | 3.5/5.0 | Điện áp |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
Ghi chú: 1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2. 2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) đệm đồng cho mỗi đầu cuối. 3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
Câu hỏi thường gặp
Q1. Tôi có thể yêu cầu một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
Q2. thời gian dẫn đến là bao nhiêu?
A: Sản xuất mẫu mất 1 ngày, trong khi sản xuất hàng loạt mất 1-2 tuần cho số lượng đặt hàng vượt quá
Q3. Bạn có MOQ không?
A: MOQ phụ thuộc vào loại sản phẩm, 1pc để kiểm tra mẫu có sẵn
Q4. Các hàng hóa được vận chuyển như thế nào và thời gian giao hàng ước tính là bao nhiêu?
A: Chúng tôi thường sử dụng DHL, UPS, FedEx hoặc TNT để vận chuyển, với thời gian giao hàng ước tính 3-5 ngày. Hàng không và vận chuyển biển cũng có sẵn.
Q5. Làm thế nào để tiến hành một lệnh?
A: Trước tiên cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai Chúng tôi trích dẫn theo yêu cầu của bạn hoặc đề xuất của chúng tôi.
Thứ ba, khách hàng xác nhận các mẫu và đặt tiền gửi để đặt hàng chính thức.
Thứ tư, chúng tôi sắp xếp sản xuất.
Q6: Bạn có cung cấp bảo hành cho sản phẩm của bạn?
A: Vâng, chúng tôi cung cấp bảo hành 2-5 năm cho tất cả các sản phẩm của chúng tôi.
