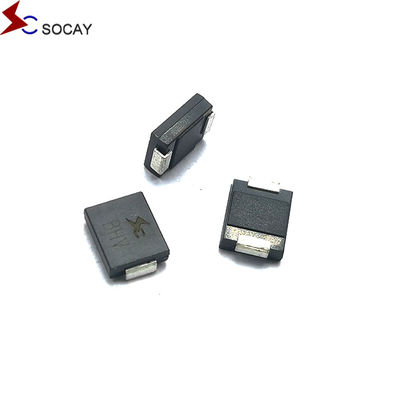

Socay TVS Bi-directional TVS Diodes 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor
DATASHEET:8.0SMDJ_v2107.1.pdf
| Trọng lượng | 00,007 ounce, 0,21 gram |
| Vụ án | JEDEC DO-214AB đúc nhựa trên đường nối thủy tinh thụ động |
| Độ cực | Dải màu biểu thị cathode ngoại trừ Bipolar |
| Nhà ga | Các dây dẫn bọc thép mờ, có thể hàn theo JESD22-B102D |
Phương pháp chọn
1Để xác định sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng và mức độ bảo vệ cần thiết, đảm bảo rằng VRWM
2Giá trị lớn hơn hoặc bằng điện áp hoạt động bình thường của mạch của khách hàng,đảm bảo rằng giá trị VRWM của thiết bị lớn hơn hoặc bằng điện áp hoạt động bình thường của mạch của khách hàng.
3.Nó cũng quan trọng để đảm bảo rằng giá trị VC (điện áp kẹp) nhỏ hơn hoặc bằng điện áp tối đa cho chip back-end.
4.Dựa trên cổng ứng dụng và mức độ bảo vệ, chọn gói thích hợp và mã số năng lượng.
8.0SMDJ22CA Mô tả:
Dòng 8.0SMDJ được thiết kế để bảo vệ thiết bị điện tử nhạy cảm khỏi các biến động điện áp do sét và các sự kiện điện áp tạm thời khác.
| Số phần | Đánh dấu |
Quay lại |
Phân loại |
Kiểm tra |
Tối đa |
Tối đa |
Tối đa |
|||
| Đơn vị | Bi | Đơn vị | Bi | MIN | MAX | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
| 8.0SMDJ24A | 8.0SMDJ24CA | 8PEZ | 8BEZ | 24 | 26.70 | 29.50 | 1 | 38.9 | 207.71 | 5 |
| 8.0SMDJ26A | 8.0SMDJ26CA | 8PFE | 8BFE | 26 | 28.90 | 31.90 | 1 | 42.1 | 191.92 | 5 |
| 8.0SMDJ28A | 8.0SMDJ28CA | 8PFG | 8BFG | 28 | 31.10 | 34.40 | 1 | 45.4 | 177.97 | 5 |
| 8.0SMDJ30A | 8.0SMDJ30CA | 8PFK | 8BFK | 30 | 33.30 | 36.80 | 1 | 48.4 | 166.94 | 5 |
| 8.0SMDJ33A | 8.0SMDJ33CA | 8PFM | 8BEM | 33 | 36.70 | 40.60 | 1 | 53.3 | 151.59 | 5 |
| 8.0SMDJ36A | 8.0SMDJ36CA | 8PFP | 8BEP | 36 | 40.00 | 44.20 | 1 | 58.1 | 139.07 | 5 |
| 8.0SMDJ40A | 8.0SMDJ40CA | 8PFR | 8BFR | 40 | 44.40 | 49.10 | 1 | 64.5 | 125.27 | 5 |
8.0SMDJ22CA Đặc điểm:
8.0SMDJ22CA Ứng dụng:
Các thiết bị TVS phù hợp để bảo vệ giao diện I / O, bus VCC và các mạch dễ bị tổn thương khác được sử dụng trong các ứng dụng điện tử viễn thông, máy tính, công nghiệp và tiêu dùng.
| Năng lượng tối đa (TA=25°C trừ khi có ghi nhận khác) | |||
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phân tán công suất xung đỉnh với hình sóng 10/1000μs (Hình 1) (Lưu ý 1), (Lưu ý 2) | PPPM | 8000 | Watts |
| Điện xung đỉnh với hình sóng 10/1000μs. (Ghi chú 1, hình 3) | Tôi...PP | Xem Bảng tiếp theo | Amps |
| Phân tán năng lượng trên tủ nhiệt vô hạn ở TL=75°C | PM ((AV) | 6.5 | Watt |
| Điện giật phía trước đỉnh, 8,3ms sóng bán sinus đơn (Lưu ý 3) | Tôi...FSM | 300 | Amps |
| Điện áp ngay lập tức phía trước tối đa ở 25A chỉ cho một chiều (Ghi chú 4) | VF | 3.5/5.0 | Điện áp |
| Khối kết nối hoạt động và phạm vi nhiệt độ lưu trữ. | TJ, TSTG | -55 đến +150 | °C |
|
Ghi chú: 1. xung điện không lặp lại, theo hình 3 và giảm trên TA= 25 °C theo hình 2. 2. Được gắn trên 5.0mm x 5.0mm (0.03mm dày) đệm đồng cho mỗi đầu cuối. 3. 8,3ms sóng sinus nửa đơn, hoặc sóng vuông tương đương, chu kỳ làm việc = tối đa 4 xung mỗi phút. 4. VF< 3,5V cho VBR< 200V và VF< 6,5V cho VBR> 201V. |
|||
