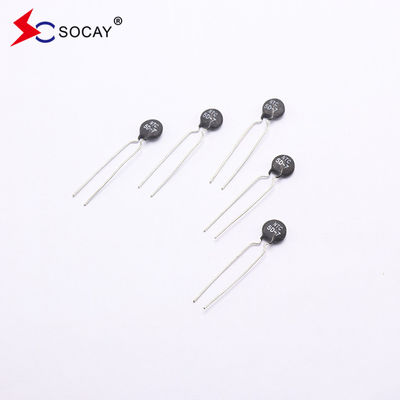

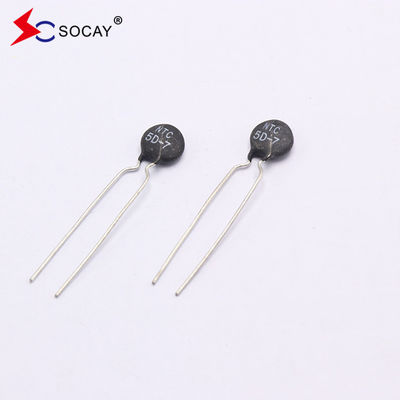

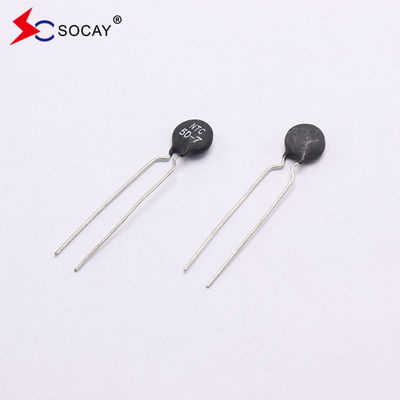

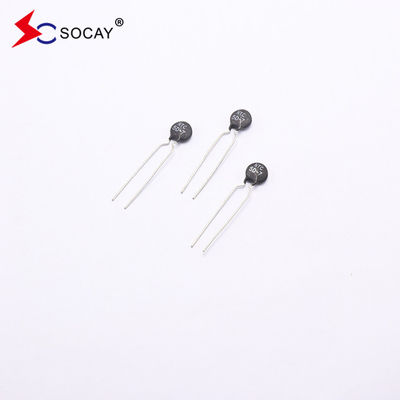

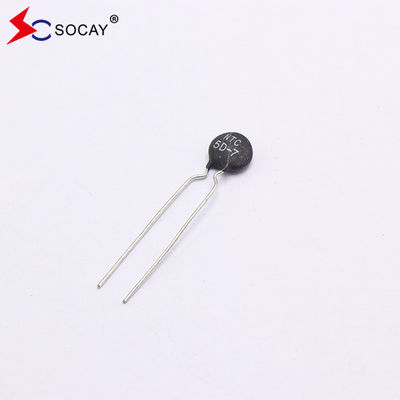

78μF 2A Imax NTC Thermistor MF72-SCN5D-7 Radial Lead Resin phủ
DATASHEET:MF72-SCN5D-7_v2105.1.pdf
| PhầnSố |
Kháng chiến ở tuổi 25°C ± 20% |
Max. Được phép Wlàm việc Ctiền thuê |
Rtồn tại dưới tải (mΩ) |
Phân tán Nguyên nhân |
Nhiệt Thời gian Thường xuyên |
Năng lượng tối đa cho phép @240Vac |
| R25(Ω) | Tôi...tối đa(A) | (mΩ) | δ(mW/°C) | τ(Sec.) | C ((uF) | |
| MF72-SCN5D-7 | 5 | 2 | 283 | 10 | 30 | 78 |
Về NTC
Nguyên tắc hoạt động của NTC thermistor là: khi nhiệt độ tăng, các electron tự do và lỗ trong vật liệu nhạy nhiệt tăng,làm tăng nồng độ electron trong vật liệuVì điện điện và điện điện có liên quan, điện điện giảm khi nhiệt độ tăng.
Các chức năng của NTC thermistor chủ yếu bao gồm các khía cạnh sau::
1- Đo và kiểm soát nhiệt độ: Các nhiệt kế NTC có thể được sử dụng để đo và kiểm soát nhiệt độ của các thiết bị và hệ thống khác nhau, chẳng hạn như động cơ xe hơi, tấm pin mặt trời, tủ lạnh, lò, v.v.
2. Bảo vệ mạch điện tử: NTC thermistors có thể được sử dụng để bảo vệ quá điện, quá điện áp, quá nóng và các mạch điện tử khác, chẳng hạn như nguồn cung cấp điện, trình điều khiển động cơ,UPS và thiết bị khác.
3. Giám sát môi trường: Các máy đo nhiệt NTC có thể được sử dụng để theo dõi nhiệt độ môi trường trong nhà và ngoài trời, chẳng hạn như nhà kính, trạm thời tiết, v.v.
4Thiết bị y tế: Các nhiệt kế NTC có thể được sử dụng trong các thiết bị y tế, chẳng hạn như đồng hồ đo glucose trong máu, nhiệt kế, v.v.
5Các thiết bị đeo: Các nhiệt kế NTC có thể được sử dụng trong các thiết bị đeo, chẳng hạn như vòng tay thông minh, đồng hồ thông minh, v.v., để đo lường các thông số sinh lý như nhiệt độ cơ thể và nhịp tim của con người.
Đặc điểm:
|
| Số phần | Loại L | Số lượng (phần/thùng) |
| MF72-SCN5D-7 | Lngắn | 1000 |
| Ldài | 500 |
| Tôi...thê | Điều kiện thử nghiệm / Phương pháp | Kết quả thử nghiệm |
|
Độ bền kéo của các nhà ga |
Thiết chặt cơ thể với một tải áp dụng cho mỗi dẫn 3.0Kg trong 1sec. | Không bị phá vỡ và hư hại |
|
Xếp Sức mạnh của Tthùng |
Giữ tay cơ thể 1.0kg trên một đầu cuối vòng 90 rồi quay trở lại. | Không bị phá vỡ và hư hại |
| Khả năng hàn | Khi sợi chì được ngâm trong bồn tắm 0f 235 ± 5 °C trong 3 giây sau khi ngâm trong luồng nhựa 25% tỷ lệ khả năng hàn của bề mặt sợi chì nên vượt quá 95%. | Hơn 95% khả năng hàn |
| Thử nghiệm chu kỳ tạm thời |
(-40°C×→+25°C×3 phút) × 5 Chu kỳ (-85°C×→+25°C×3 phút) × 5 Chu kỳ |
∆ΔR/R≤ ± 20 % |
| Xét độ ẩm | 45°C 95% RH × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Thời lượng tải | 6 AMP × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Xét nghiệm cách nhiệt | DC 700V | R≥500MΩ |
