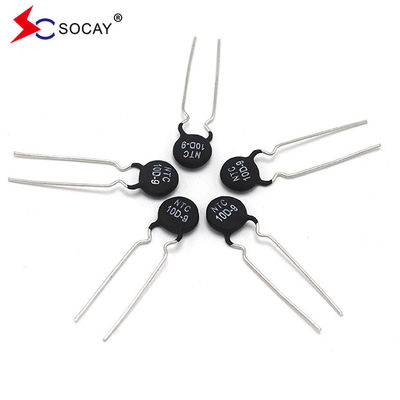

Kháng điện bằng không ở 25 °C ((R25) 5Ω Thermistor điện để hạn chế dòng điện xâm nhập Ф9mm NTC
DATASHEET:MF72-SCN5D-9_v2105.1.pdf
Lời giới thiệu:
NTC là các thiết bị có điện trở giảm theo cấp số nhân khi nhiệt độ tăng, ngăn chặn dòng điện vào vào thời điểm nguồn cung cấp điện bị tắt.
| PhầnSố |
Kháng chiến ở tuổi 25°C ± 20% |
Max. Được phép Wlàm việc Ctiền thuê |
Rtồn tại dưới tải (mΩ) |
Phân tán Nguyên nhân |
Nhiệt Thời gian Thường xuyên |
Năng lượng tối đa cho phép @240Vac |
| R25(Ω) | Tôi...tối đa(A) | (mΩ) | δ(mW/°C) | τ(Sec.) | C ((uF) | |
| MF72-SCN5D-9 | 5 | 3 | 210 | 11 | 34 | 110 |
Đặc điểm:
Bảo vệ các thành phần của bảng mạch.
Ứng dụng:
|
Chuyển nguồn cung cấp điện, bộ điều hợp, bộ sạc nhanh PD, động cơ điện tử, vv |
| Số phần | Loại L | Số lượng (phần/thùng) |
| MF72-SCN5D-9 | Lngắn | 1000 |
| Ldài | 500 |
| Tôi...thê | Điều kiện thử nghiệm / Phương pháp | Kết quả thử nghiệm |
|
Độ bền kéo của các nhà ga |
Thiết chặt cơ thể với một tải áp dụng cho mỗi dẫn 3.0Kg trong 1sec. | Không bị phá vỡ và hư hại |
|
Xếp Sức mạnh của Tthùng |
Giữ tay cơ thể 1.0kg trên một đầu cuối vòng 90 rồi quay trở lại. | Không bị phá vỡ và hư hại |
| Khả năng hàn | Khi sợi chì được ngâm trong bồn tắm 0f 235 ± 5 °C trong 3 giây sau khi ngâm trong luồng nhựa 25% tỷ lệ khả năng hàn của bề mặt sợi chì nên vượt quá 95%. | Hơn 95% khả năng hàn |
| Thử nghiệm chu kỳ tạm thời |
(-40°C×→+25°C×3 phút) × 5 Chu kỳ (-85°C×→+25°C×3 phút) × 5 Chu kỳ |
∆ΔR/R≤ ± 20 % |
| Xét độ ẩm | 45°C 95% RH × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Thời lượng tải | 6 AMP × 1000 giờ | ∆ΔR/R≤ ± 20 % |
| Xét nghiệm cách nhiệt | DC 700V | R≥500MΩ |
Phương pháp chọn mạch
1: DC lớn hơn 1,2-1,5 lần so với điện áp hoạt động
2: AC 1,5-2 lần cao hơn điện áp hoạt động
