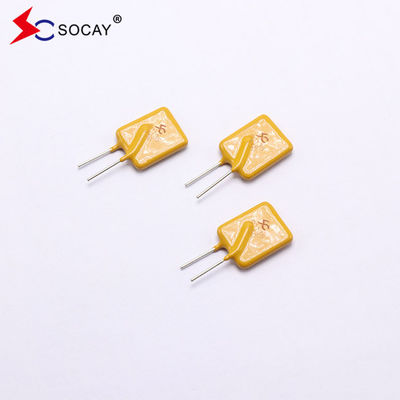

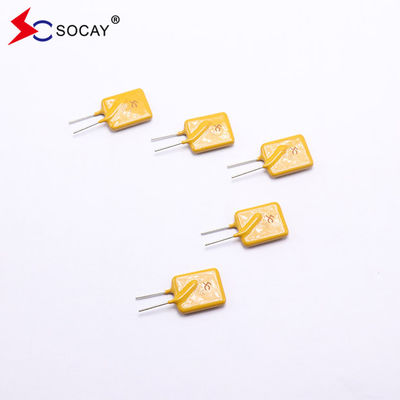

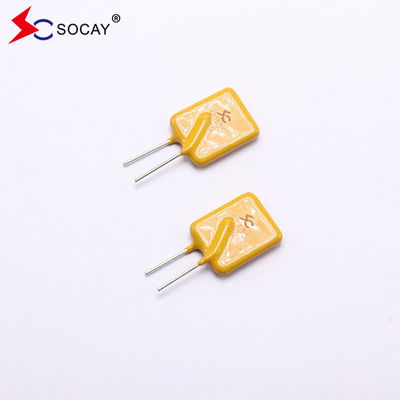

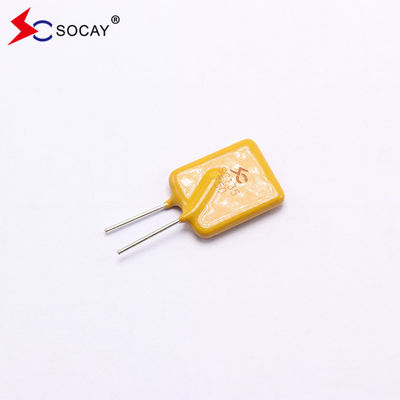

SOCAY Polymer PPTC có thể đặt lại SC135-750SZ0D Điện hoạt động 0,75A Đối với cổng điện
PPTC Polymer có thể thiết lập lạiDATASHEET:SC135-750SZ0D_v912.1.pdf
Các thông số điện:
| Số phần | Tôi...giữ(A) | Tôi...chuyến đi(A) |
Vtối đa (Vdc) |
Tôi...tối đa (A) |
Pdtype (W) |
Thời gian tối đa Cho Trip |
Rtồn tại | |||
| PPTC Polymer có thể thiết lập lại |
Hiện tại (A) |
Thời gian (S) |
Rphút (Ω) |
Rtối đa (Ω) |
R1tối đa (Ω) |
|||||
|
SC135-750SZ0D |
0.75 | 1.50 | 135 | 20 | 3.5 | 3.75 | 20.00 | 0.50 | 0.85 | 1.28 |
Về PPTC
Các hệ số nhiệt độ dương tính Polymeric là một loại yếu tố bảo vệ điện tử vượt quá hiện tại, được làm bằng polyme hữu cơ polyme cao dưới điều kiện áp suất cao,Phản ứng nhiệt độ cao và hóa thạch, sau khi doping với các vật liệu hạt dẫn và xử lý bằng công nghệ đặc biệt. bảo vệ hiện tại an toàn truyền thống, chỉ có thể bảo vệ một lần, cháy ra cần phải được thay thế,trong khi bộ an toàn tự phục hồi có bảo vệ quá nóng hiện tại, tự động phục hồi chức năng kép.
Tiêu chuẩn làm việc PPtcs
Tiêu chuẩn làm việc PPTC
Kết nối hàng loạt với mạch, khi có một dòng điện bất thường, giá trị kháng cự tăng một thời gian và hoạt động như một giới hạn dòng điện.nó trở lại trạng thái kháng cự thấp và mạch hoạt động bình thường.
Tính năng PPTC Polymer có thể đặt lại:
|
u Phù hợp với RoHS và không chứa halogen u Thiết bị dẫn sáng u Vật liệu cách nhiệt epoxy polymer chống cháy đã được khắc nghiệt đáp ứng các yêu cầu UL94V-0 u PPTC Khả năng cài đặt lại bộ an toàn Tiền hoạt động: 0.90A, Điện áp tối đa: 60Vdc, Nhiệt độ hoạt động: -40°C đến +85°C |
Ứng dụng PPTC Polymer có thể đặt lại:
|
u USB hub, cổng và thiết bị ngoại vi u Cổng điện u cổng IEEE1394 u Bảo vệ động cơ u Máy tính và thiết bị ngoại vi u Điện tử chung |
Biểu đồ Rerating nhiệt độgiữ(A):
| Nhiệt độ hoạt động môi trường | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| Giảm phần trăm | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
Phương pháp thử nghiệm và yêu cầu:
| Kiểm tra | Điều kiện thử nghiệm | Các tiêu chí chấp nhận/từ chối |
| Kháng chiến | Trong không khí tĩnh @ 25 ± 2 °C | Rmin≤R≤Rmax |
| Giữ dòng | 60 phút, ở Ihold, trong không khí tĩnh @ 25 ± 2 °C | Không có chuyến đi |
| Thời gian đi du lịch | Dòng điện được chỉ định, Vmax, @25±2°C | T≤ Thời gian tối đa cho chuyến đi |
| Cuộc sống chu kỳ du lịch | Vmax, Imax, 100 chu kỳ | Không cung hoặc đốt cháy |
| Khả năng chịu đựng trong chuyến đi | Vmax,24h | Không cung hoặc đốt cháy |
Thông số kỹ thuật vật lý PPTC Polymer có thể đặt lại:
| Vật liệu chì |
0.03-1.85A Thép bọc đồng 2.50-5.00A Vàng tráng |
| Đặc điểm hàn | Khả năng hàn theo MIL-STD-202, Phương pháp 208E |
| Vật liệu cách nhiệt | Polymer epoxy chống cháy đã được khắc phục đáp ứng các yêu cầu UL 94V-0. |
| Nhãn thiết bị | Được đánh dấu bằng SC, điện áp, dòng điện |
Bao bì PPTC Polymer có thể đặt lại Số lượng:
| Số phần | Số lượng (phần/vòng) |
|
SC135-750SZ0D |
500 |
Các sản phẩm chính của SOCAYbao gồm một loạt các ống xả khí gốm (GDT), Diode ức chế thoáng qua (TVS Diodes), ESD Suppressor, Thyristor Surge Suppressors (TSS), Spark Gap Protectors (SPG), Varistors (MOV),Chip Varistors (MLV), PTC Fuse có thể đặt lại, nhiệt tần hệ số nhiệt độ âm (NTC Thermistors), Chip Bead, Schottky Diode, Zener Diode, v.v. Từ thiết kế mạch đến thử nghiệm sản phẩm (và cung cấp báo cáo thử nghiệm),Với chất lượng và dịch vụ tuyệt vời, SOCAY đã giành được sự khen ngợi rộng rãi từ khách hàng và sự tôn trọng từ ngành công nghiệp.
