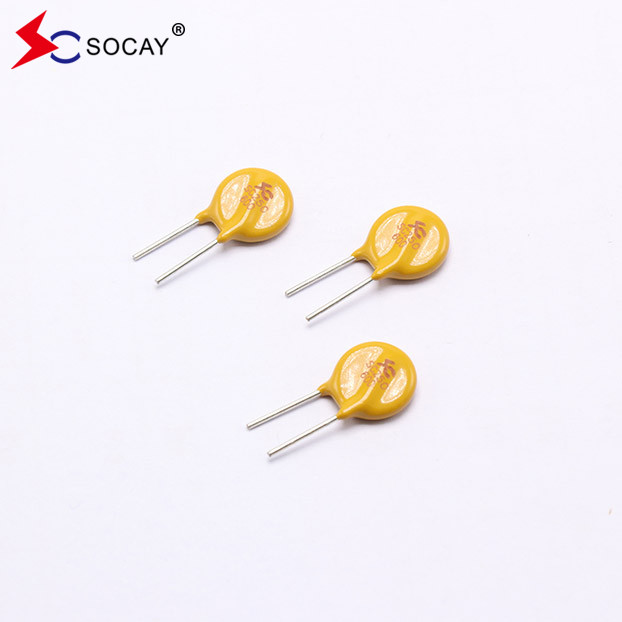

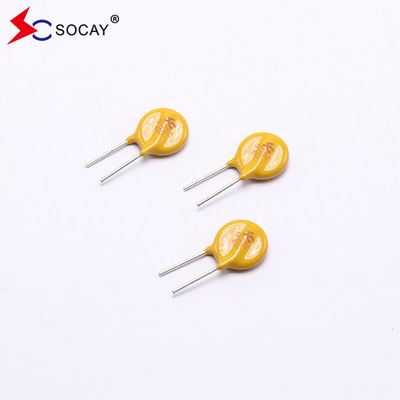

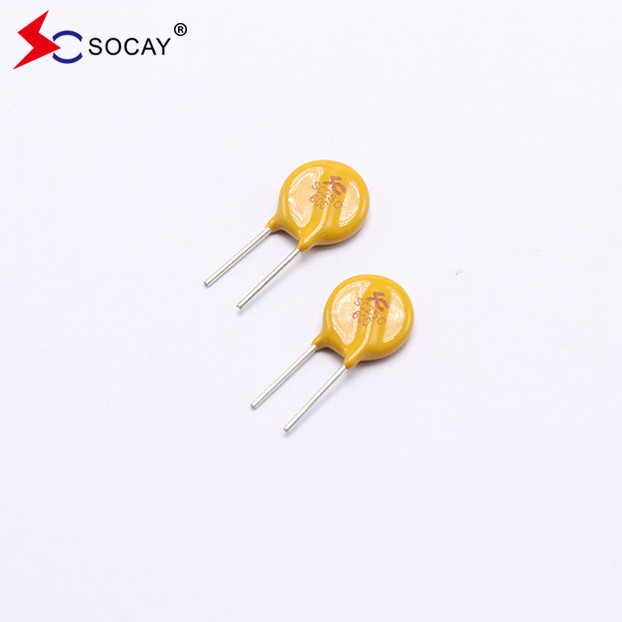

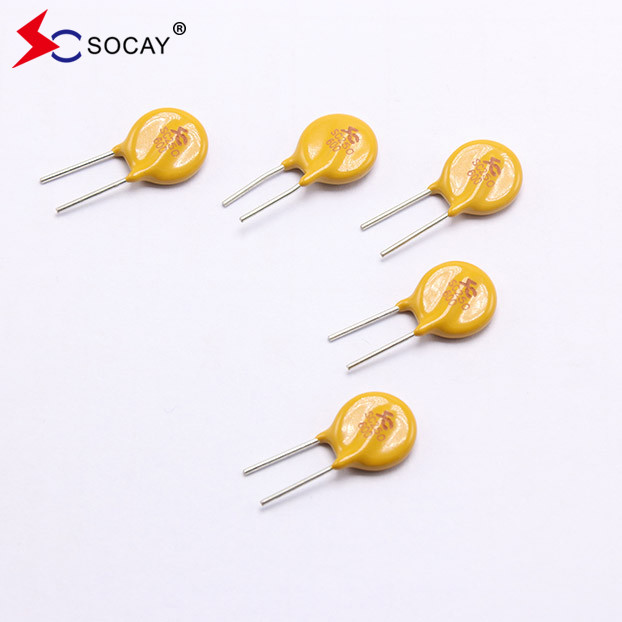

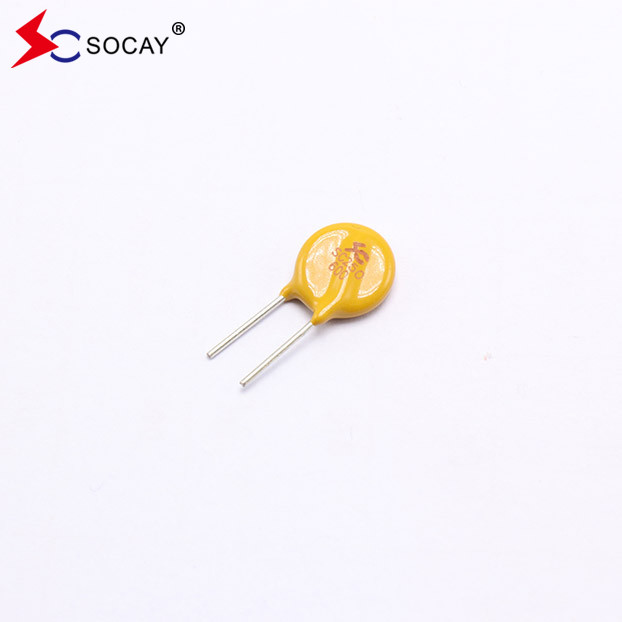

Nhà máy gốc SOCAY Polymer PPTC SC250-600CZ0D có sẵn
PPTC Polymer có thể thiết lập lạiDATASHEET:SC250-600CZ0D_v98.1.pdf
Các thông số điện:
| Số phần | Tôi...giữ(A) | Tôi...chuyến đi(A) |
Vtối đa (Vdc) |
Tôi...tối đa (A) |
Pdtype (W) |
Thời gian tối đa Cho Trip |
Rtồn tại | |||
| PPTC Polymer có thể thiết lập lại |
Hiện tại (A) |
Thời gian (S) |
Rphút (Ω) |
Rtối đa (Ω) |
R1tối đa (Ω) |
|||||
|
SC250-600CZ0D |
0.60 | 1.20 | 220 | 3.0 | 4.0 | 3.0 | 10.0 | 0.50 | 0.75 | 1.13 |
Về PPTC
Các thiết bị PTC (Polyme Positive Temperature Coefficient) có thể giúp bảo vệ chống lại sự gia tăng quá mức và sự cố nhiệt độ quá cao.Thiết bị kiểu nhiệt hồi giới hạn dòng điện lớn nguy hiểm trong các điều kiện lỗiTuy nhiên, nó khác với các bộ an toàn truyền thống chỉ có thể được sử dụng một lần và phải được thay thế.Thiết bị PTC mà Jidentong đã cẩn thận chế tạo trong nhiều năm có thể được đặt lại sau khi khắc phục sự cố và ngắt kết nối nguồn cung cấp điệnCác thiết bị bảo vệ mạch PTC được làm bằng nguyên liệu nguyên liệu PTC polyme trộn với các hạt dẫn nano.vật liệu gắn chặt dây dẫn thành một cấu trúc tinh thểTuy nhiên, khi một dòng điện lớn đi qua hoặc nhiệt độ xung quanh tăng, khiến nhiệt độ thiết bị cao hơn nhiệt độ hoạt động,các chất dẫn trong polymer tan chảy và trở thành sắp xếp bất thường, làm cho khối lượng mở rộng và làm cho trở ngại tăng nhanh chóng.
Ứng dụng điển hình của các bộ an toàn có thể đặt lại trong mạch điện tử:
1. Bảo vệ bộ sạc pin
Trong mạch sạc pin,điện áp đầu ra DC không được điều chỉnh của bộ chuyển đổi điện được điều chỉnh bởi mạch ổn định điện áp và chuyển đổi thành một điện áp thích hợp để sạc pinCác thiết bị PPTC và các thiết bị bảo vệ quá tải điện áp hợp tác với nhau để bảo vệ chống lại các lỗi sau:
* Điện quá mức. Điện quá mức có thể làm hỏng FET hoặc pin;
Trong thời gian này, diode được bật và thiết bị PPTC đi vào trạng thái trở ngại cao để hạn chế dòng;
* Năng lượng quá cao. Tại thời điểm này, thiết bị bảo vệ quá tải điện áp hoạt động, và thiết bị PPTC giới hạn dòng điện.
Tính năng PPTC Polymer có thể đặt lại:
|
u Phù hợp với RoHS và không chứa halogen u Thiết bị dẫn sáng u Vật liệu cách nhiệt epoxy polymer chống cháy đã được khắc nghiệt đáp ứng các yêu cầu UL94V-0 u PPTC Khả năng cài đặt lại bộ an toàn Tiền hoạt động: 0.90A, Điện áp tối đa: 60Vdc, Nhiệt độ hoạt động: -40°C đến +85°C |
Ứng dụng PPTC Polymer có thể đặt lại:
|
u USB hub, cổng và thiết bị ngoại vi u Cổng điện u cổng IEEE1394 u Bảo vệ động cơ u Máy tính và thiết bị ngoại vi u Điện tử chung |
Biểu đồ Rerating nhiệt độgiữ(A):
| Nhiệt độ hoạt động môi trường | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| Giảm phần trăm | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
Phương pháp thử nghiệm và yêu cầu:
| Kiểm tra | Điều kiện thử nghiệm | Các tiêu chí chấp nhận/từ chối |
| Kháng chiến | Trong không khí tĩnh @ 25 ± 2 °C | Rmin≤R≤Rmax |
| Giữ dòng | 60 phút, ở Ihold, trong không khí tĩnh @ 25 ± 2 °C | Không có chuyến đi |
| Thời gian đi du lịch | Dòng điện được chỉ định, Vmax, @25±2°C | T≤ Thời gian tối đa cho chuyến đi |
| Cuộc sống chu kỳ du lịch | Vmax, Imax, 100 chu kỳ | Không cung hoặc đốt cháy |
| Khả năng chịu đựng trong chuyến đi | Vmax,24h | Không cung hoặc đốt cháy |
Thông số kỹ thuật vật lý PPTC Polymer có thể đặt lại:
| Vật liệu chì |
0.03-1.85A Thép bọc đồng 2.50-5.00A Vàng tráng |
| Đặc điểm hàn | Khả năng hàn theo MIL-STD-202, Phương pháp 208E |
| Vật liệu cách nhiệt | Polymer epoxy chống cháy đã được khắc phục đáp ứng các yêu cầu UL 94V-0. |
| Nhãn thiết bị | Được đánh dấu bằng SC, điện áp, dòng điện |
Bao bì PPTC Polymer có thể đặt lại Số lượng:
| Số phần | Số lượng (phần/vòng) |
|
SC250-600CZ0D |
500 |
