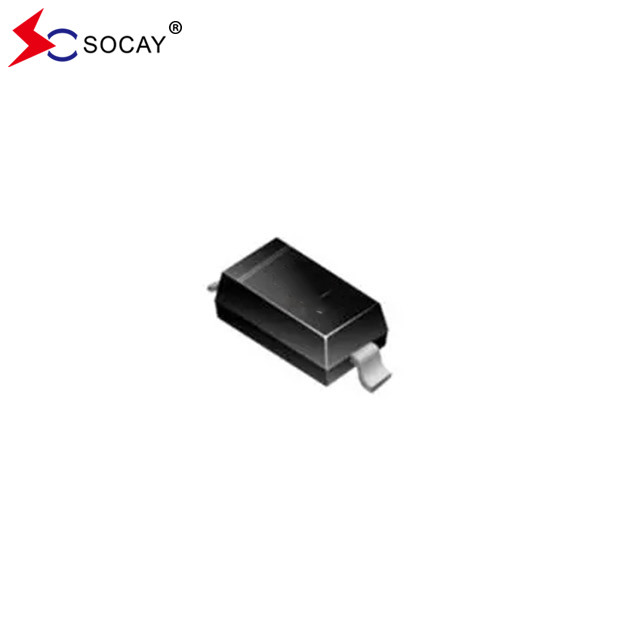

SOCAY 27V 350mW BZT52C27 SOD-123 gói SMD Zener Diode
Zener Diode DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf
Tính năng của Zener Diode:
Dữ liệu cơ khí của Zener Diode:
Năng lượng tối đa của Zener Diode (T)A=25°C trừ khi có quy định khác):
| Parameter Diode Zener | Biểu tượng | Giá trị | Đơn vị |
| Phân tán năng lượng của Zener Diode (Ghi chú 1) | PD | 350 | mW |
| Chống nhiệt từ giao điểm đến môi trường xung quanh | RθJA | 357 | °C/W |
| Nhiệt độ giao điểm Diode Zener | TJ | 150 | °C |
| Lưu trữ Zener DiodeThời tiết | TSTG | -55 đến +150 | °C |
| Lưu ý1: Thiết bị gắn trên PCB gốm: 7,6mm x 9,4mm x 0,87mm với diện tích pad 25mm2. | |||
Đặc điểm điện của Zener Diode (TA=25°C):
| Số phần | Phạm vi điện áp Zener (Ghi chú 2) | Khống chế Zener tối đa (Ghi chú 3) |
Tối đa Dòng chảy rò rỉ (Ghi chú 2) |
||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | ||||||
| Tên. (V) | Min. ((V) | Tối đa. | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
Lưu ý 2: Nhịp thử ngắn sử dụng để giảm thiểu hiệu ứng tự nóng. Lưu ý 3: f=1kHZ.
|
|||||||||
SOD-123 Package Zener Diode Circuit Diagram:
Định số và đường cong đặc tính của Zener Diode:
Hồng1.Đường cong giảm năng lượng
Hình 2. Khả năng giao nối điển hình
Hồng3. Phân tích Zener điển hình
Hồng4. Phân tích Zener điển hình
Hồng5. Phân tích Zener điển hình
SOD-123Phụ kiện Zener Diode Outline (Cách đo bằng inch và (mm)):

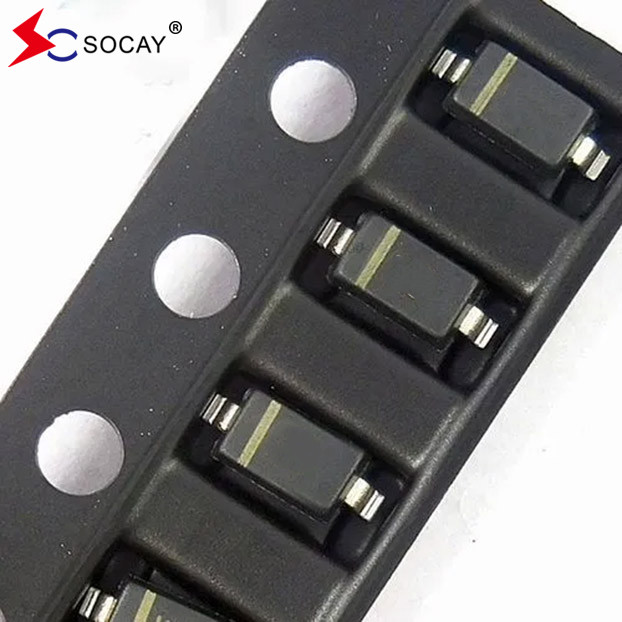

SOD-123 gói Thông tin đặt hàng Zener Diode:
| Số bộ phận của Zener Diode | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| BZT52C2V4~BZT52C75 | SOD-123 | 10000 PCS | mỗi 13 "vòng nhựa |
| BZT52C2V4~BZT52C75 | SOD-123 | 3000 PCS | mỗi cuộn nhựa 7 " |
